一、總論

        1.1 工程概況

        茅臺鎮鎮位于仁懷市赤水河畔，群山環峙，形勢險要，是川黔水陸交通的咽喉要地。地處貴州高原西北部，大類山脈西段北側，北靠歷史名城遵義，南臨川南。赤水河航運貫穿全境，仁藺、茅丹、茅習、遵茅公路匯聚于此，是連接川黔的重要樞紐和連接歷史名城遵義和國家級風景區赤水的通道。全鎮總面積87.2平方公里，城區面積1.7平方公里，總?cè)丝?.2萬人（城區人口1.6萬）。茅臺鎮鎮歷來是黔北名鎮，古有“川鹽走貴州，秦商聚茅臺鎮”的繁華寫照；域內白酒業興盛，當?shù)厣a(chǎn)的“茅臺鎮酒”，歷史悠久，18世紀中葉即有酒坊20家。見于文獻記載的“茅臺鎮春”與“茅臺鎮燒春”。茅臺鎮鎮集厚重的古鹽文化、燦爛的長征文化和神秘的酒文化于一體，被譽為“中國第一酒鎮”，是茅臺鎮酒、文臺酒的故鄉。

        中鐵二十二局承建的“茅臺集團十二五擴建工程”為保證茅臺鎮城市的環境優美和酒鄉美譽，減少施工場地的揚塵和對路面的污染；改善市容市貌；改善對周圍的居民的生活的影響。把施工場地的泥沙徹底擋在施工現場；讓工程車輛干干凈凈上路。工程指揮部和鎮領導的指示要求即時解決這一城市建設影響城市美化的矛盾棘手問題。

        針對該綜合性技術管理問題，普潔環保節能技術有限公司根據多年集累的經驗和節能環保專有技術：

        1、污水處理技術ZL002599198；

        2、泥水分離技術；

        3、中水循環回用技術；

        4、自動控制技術和節電節水技術；

        5、自有品牌：普潔注冊8665618號水洗裝置；

        綜合等方面的新技術，提出以下解決方案。

        1.2 設計依據

        1) 《公路環境保護設計規范（JTG B04-2010）》

        2）《水污染物排放限值》（DB44/26-2001）

        3）《通用用電設備配電設計規范》（GB50055-93）

        4）《建筑地基基礎設計規范》（GBJ7-89）

        5）《工業與民用供配電系統設計規范》（GB50052-95）

        6) 《污水綜合排放標準》（GB8978-1996）

        7) 《中華人民共和國污染防治法》

        8）《三峽庫區及其上游水污染防治規劃》

        9）《中華人民共和國污染防治法》

        其它規范和環保節能法規

        1.3工程規模和范圍

        1.3.1工程規模

        自動清洗100噸以下的各類工程車長和小型汽車。

        1.3.2工程范圍

        工程包括自動檢測裝置、洗輪機底盤、格柵板、左右側噴管、控制箱和電路、水泵和水管、過濾裝置、燈光設施等范圍。配合施工控制室、泥倉、沉淀池、清水池、排泥池、預洗池、設備基礎等土建工程。完成項目系統設計和泥倉、沉淀池、清水池、排泥池、預洗池、設備基礎的構筑物施工設計。

        1.4 方案編制原則

        1)徹底解決工程車輛對城市道路的污染。

        2）改造工藝選擇力求技術先進成熟、運行穩定可靠、便于管理及維護、經濟合理；建構筑物充分體現茅臺酒文化。

        3）滿足節能減排技術標準和管理要求。

        4）采循環用水，節約大量水資源。

        二、洗車工藝和特點：

        2.1 洗車工藝和水循環工藝流程：

        2．1．1洗車工藝

        洗車工藝流程

        2．1．2 水循環工藝

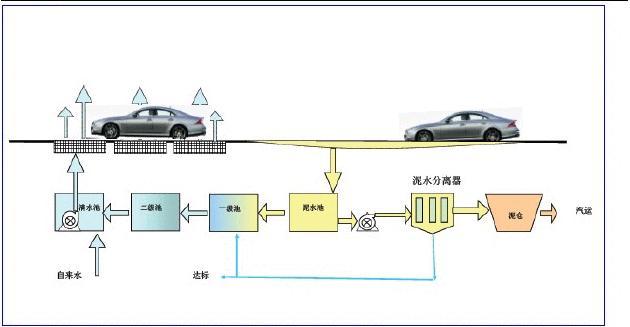

        水循環工藝流程圖

        沖 清 洗 落泥預洗

        集污水池 沉淀池

        清 水 集泥倉

        施工車 落泥預洗 沖洗 清洗 滴水 上路工程車

        2. 洗車系統的特點和參數

        2．2．1洗車系統特點

        工程車輛自動沖洗系統，自動洗車系統PJ-XC-02型車輛自動沖洗機是依據城管、路政、交通等各部門對工車輛的要求下，對各類工程車輛的輪胎及底盤而設計，該設備施利用多方位高壓水槍對輪胎及底盤部位進行高壓沖洗，從而達到將車輪及底盤徹底洗凈的效果，達到各部門的上路要求，沖洗機用機械自動感應式、遙控和手動三種控制，可自動完成沖洗的工作，沖洗用水可循環使用續工作時，僅需補充少量的水，因此可以節約大量水資源。特別適用于各類建筑工地、礦業工場、水泥制品廠、煤加工、垃圾填埋廠、高檔社區等場所的進出車輛清洗。從而達到無粉塵污染的優良工程。該設備安裝運輸方便，可適用各種工地頻繁轉場的需要。

        PJ-XC-02型工程車輛自動洗車機主要特點：

        1、全自動清洗，無需人工操作。

        2、清洗時間短，80 秒清洗完畢。

        3、節能環保清水循環利用，節約用水。

        4、設備牢固耐用使用周期長，可隨時轉場。

        5、運輸安裝簡便，16小時可投入使用。

        2．2．2洗車系統參數：見表1

        表1：

        項目單位參數/單位設備尺寸（長*寬*高）cm 2500*3700*100

        使用車輛及載重量T 100T以下各類工程車

        沖洗方式車輛自行

        啟動方式自動/手動

        配電系統額定電壓V AC 380

        配電系統額定電流 A 20

        配電系統額定功率KW 11

        沖洗時間S 1-99（可調）

        沖洗耗水量L/輛小于5（循環）

        沖洗壓力Kg/cm23-6

        2．2．3洗車系統工作原理和組成

        工作原理：

        洗輪機有自動操作與手動操作兩種模式

        待機狀態：把洗輪機控制箱內的3P斷路器打到ON位置，工作指示燈亮，系統啟動進入待機狀態。

        沖洗作業：車輛以3km/小時的速度緩慢通過洗輪機底盤，紅外線感應器感應到車輛后水泵啟動，工作水流通過兩側噴管的噴嘴及底盤噴孔對車身的前、后、左、右、下進行多方位全自動沖洗。50s左右（時間0-99s可調）水泵自動停止，沖洗完畢。

        系統構成

        工程車輛洗輪機系統采用無接觸技術對車體進行全方位立體式清洗，能實現沖洗底盤、車輛兩側無接觸沖洗。該系統有洗輪機底盤、格柵板（鐵篦子）、左右側噴管（含噴嘴）、控制箱、水泵、水循環系統、排泥等七部分組成。
