摘要

本文主要介紹了自動洗車機的現狀和發展前景，PLC控制的自動洗車具有低成本高可靠性。以及是如何用PLC實現洗車機的自動控制的，描述了I/O點的分配，以及方案的確定和設計過程中所遇到的困難，最后提出了解決方案，經系統調試完全達到了自動洗車的功能。

引言

在中國經濟快速的發展大背景下，越來越多的人購買汽車，汽車數量的迅速增加與人們生活節奏的日益加快，使得全自動洗車機現在越來越受到廣大 車主的青瞇。傳統的洗車方式為用人工噴水、人工洗刷，耗費了大量的勞動力，洗車成本高且效率低。因此，自動洗車機將逐步取代傳統的洗車方式，且有很大的發展前景。

1、系統簡介

1.1系統簡介

該系統只需按下按鈕就可以工作，系統便會按預先編好的PLC程序執行，從噴水設備一直洗車過程結束，自動洗車機按規定的步驟一步一步的執行，完全是自動的，只需一個人操作按鈕，不需要有任何人參與洗車過程，極大地提高了勞動效率，節約人力資源成本。另外，在洗車過程中，如需停止，只需按下停止按鈕，系統便會停止工作。如洗車過程中出現停電或其他故障，必須先復位，然后才能工作。由于使用了PLC作為控制器，使該系統具有很高的可靠性，程序的執行方便快捷。

1.2控制要求

1.按下啟動按鈕，洗車機開始往右移，噴水設備開始噴水，刷了開始洗刷。

2.洗車機右移到達右極限開關后，開始左移，噴水及刷子繼續工作。

3.洗車機左移到達極限位置后，開始右移，噴水機及刷子停止工作，清洗機設備開始工作噴灑清洗劑。

4.洗車機右移到達極限位置，開始左移，繼續噴灑清洗劑。

5.洗車機左移到達極限位置，開始右移，清潔劑停止噴灑，當洗車機往右移3s后停止，刷子開始洗刷。

6.刷子洗刷5s停止，洗車機繼續右移3s，刷子又開始洗刷5s停止，洗車機繼續右移，到達右極限開關后停止，然后往左移。

7.重復上面第6步，左移碰左極限開關停止。

8.洗車機往右移，風機設備工作將車吹干，碰到右極限開關時，洗車機往左移，直到碰到左極限開關，重復2次動作，洗車機整個過程完成，啟動燈熄滅。

原點復位設計

若洗車機正在工作是發生停電或故障，則故障排除后必須使用原點復位，將洗車機復位到原點，才能做洗車全流程的工作，其動作就是按下【復位按鈕】，則洗車機的右移、噴水、洗刷、風扇及清潔劑噴灑均需停止，洗車機往左移，當洗車機到達左極限開關時，原點復位燈亮起，標示洗車機完成復位動作。

2.設計方案

自動洗車機由驅動系統、機械系統、控制系統等組成。

驅動系統的作用是根據控制系統發出的指令，將來自電液壓和氣壓等各種能轉化為直線運動或旋轉運動的機械能的系統。根據能量轉換方式，可分為電氣驅動、液壓驅動和氣壓驅動。從運行精度、功能、結構、體積、成分等角度綜合考慮，本設計選用電氣驅動。

機械系統主要由機架、導軌、頂刷擺臂機構、小側刷擺臂傳動機構、大側刷擺臂傳動機構和吹干系統等構成。

控制系統的設計：可編程控制器PLC是一種數字控制專用電子計算機，它使用了可編程序存儲器儲存命令，執行諸如邏輯、順序、計時、計數與演算等功能，并通過數字輸入、輸出等組件，控制各種機械或工作程序。

2.1運行原理設計

根據系統的設計要求可知，在洗車過程中必須往復運動，可利用電機的正反轉來實現，在運動的同時還要有一系列的動作，比如噴水‘刷子洗碗’噴灑清洗劑等動作，可利用洗車壓迫行程開關時生產的脈沖來實現，既：用計數器來算到達左右極限的次數，進而控制相應的動作。而洗車過程中所需的定時，利用定時器既可實現，并用定時器的相關觸點控制移動電話機的通斷。

2.2硬件系統設計

汽車清洗機主要包括機架行走結構‘吹干系統以及清洗系統等組成。

機架采用一臺交流異步電動作為驅動源。通過控制行走電機的正轉、反轉，使機架前進或后退。同時，為保證汽車清洗機在軌道上遠行安全，在軌道上運行的安全性，在軌道兩端特設立兩個行程開關，以控制機架行走的范圍，兩個行程開關等控制兩臺電機的接觸器來實現。

刷洗機構有一臺交流異步電動機作為驅動源，需要用一個交流接觸器來控制電動機的工作。

吹干系統通斷可通過控制一直交流接觸器來實現，因此，需要一臺異步電動機。

噴水機需要一臺異步電動機，可通過交流接觸器來控制器通斷。

指示燈和復位燈可用PLC加電源直接驅動，不需要接觸器。

2.3軟件系統設計

根據系統的設計要求，單方向移動時必須有自鎖，在左右移動時必須設置電器互鎖，即：左移時，右移時，左移電動機不能通電。計數器利用左移或右移壓迫行程開關的次數來計數，當達到技術要求時，其相應的觸點動作，若只用左右移的行程開關很難達到控制要求?？刂埔笾械难訒r(shí)用定時器就可以了，但是要保證刷子洗刷不能左右移動，此時用定時器的觸點來控制電動機的通斷。

3.1/0 分配表

4、系統調試

工作原理如下：按下啟動按鈕X0.Y6得電自鎖，指示燈亮：同時Y0自鎖，洗車機右移，Y2、Y4也得電自鎖，開始噴水和刷子洗刷，洗車機右移達到右極限開關時，壓迫右極限開關，使X3常閉觸點斷開，Y0失電停止右移；X3常開觸點閉合，使Y1得電自鎖，洗車機左移，刷子和噴水機仍然在工作狀態。當?shù)谝淮芜_(dá)到左極限開關時，X2的常閉觸點斷開，使Y1、Y2、Y4電，洗車機停止左移，刷子停止洗刷，噴水機停止噴水。同時Y1常閉觸點復位，Y0電自鎖，開始右移，在壓迫左極限瞬間Y3鎖，清洗劑噴灑，當?shù)诙螇浩鹊接覙O限開關時，開始左移，清洗劑仍然輸出，直到第二次達到做極限開關，CO器到，其常閉觸點斷開，Y0洗車機開始右移，右移3后T0點閉合，洗車機停止，刷子開始洗刷；刷子洗刷5后，T0重新開始計時，洗車機停右移3后止，刷子刷5，C1，其常閉觸點斷開，T0洗車機繼續右移，直到第三次壓迫右極限開關，開始左移，左移3后停止，洗刷5，又左移3后停止，又洗刷5后，一直左移到左極限開關，第三次到左極限開關，C4，其常開觸點閉合，Y5風機開始吹風，直到第五次壓迫左極限開關，C6，其常閉觸點斷開，整個洗車過程結束，出現故障時，按下X4洗車機左移，直到左極限開關處，復位燈亮。

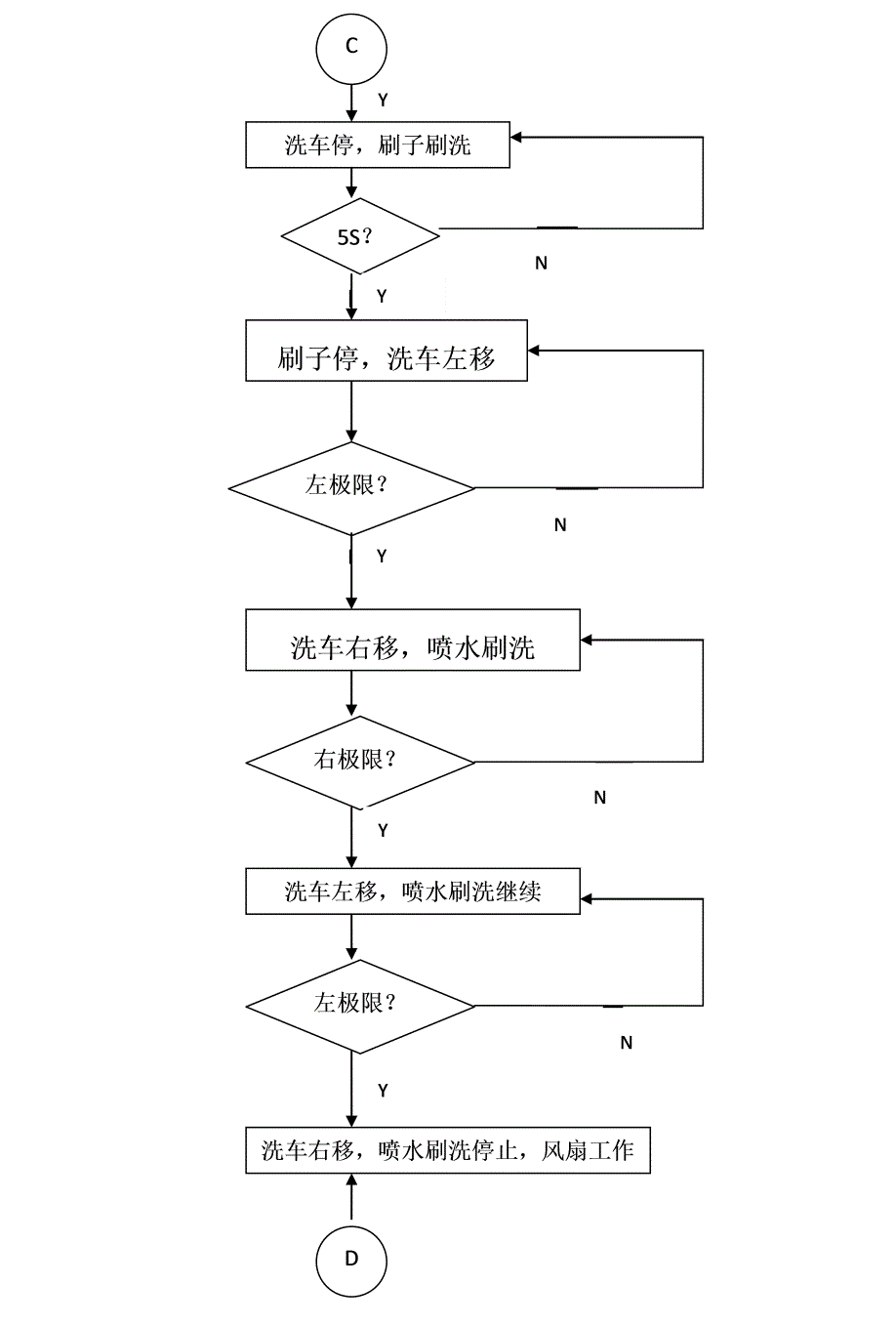

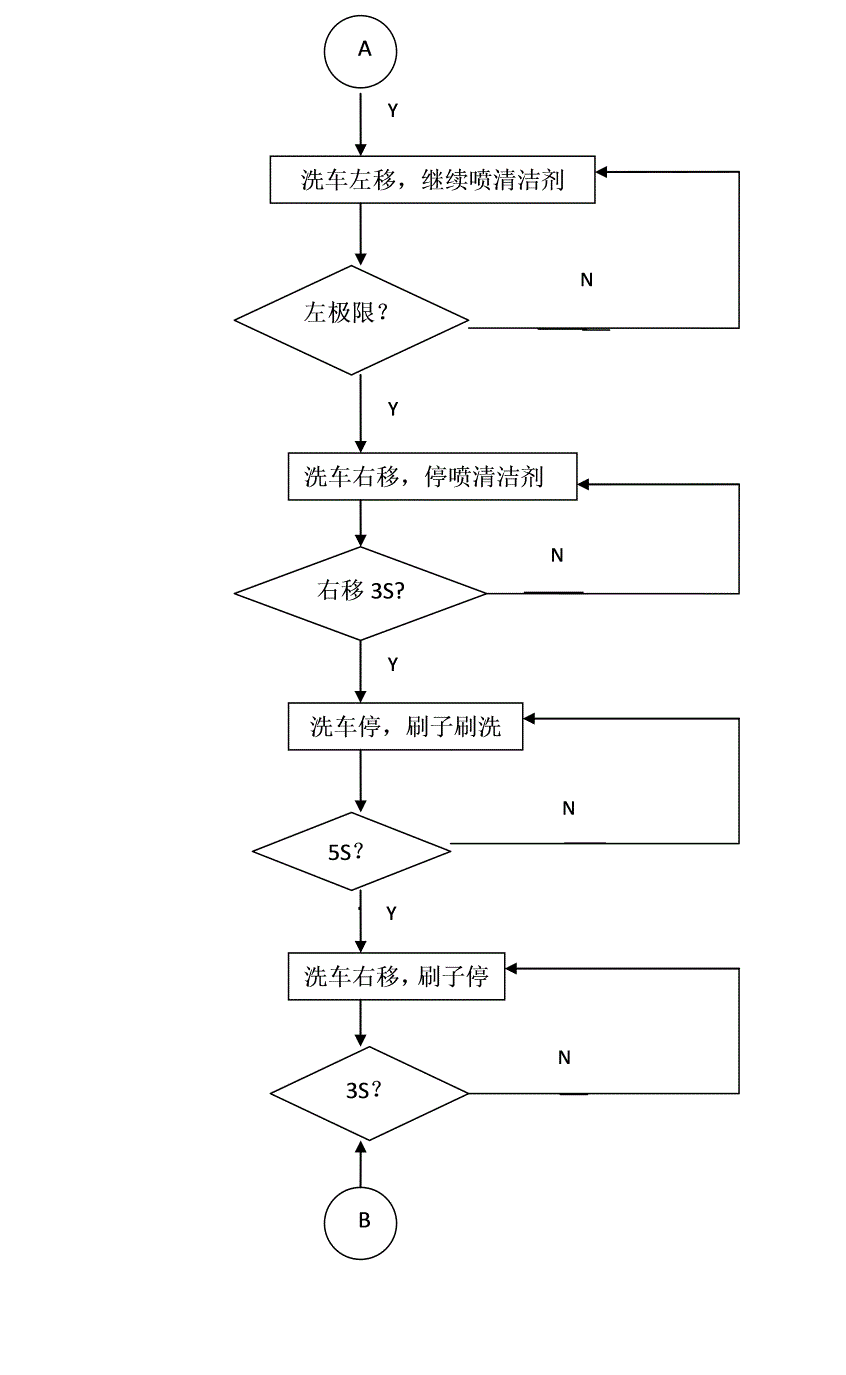

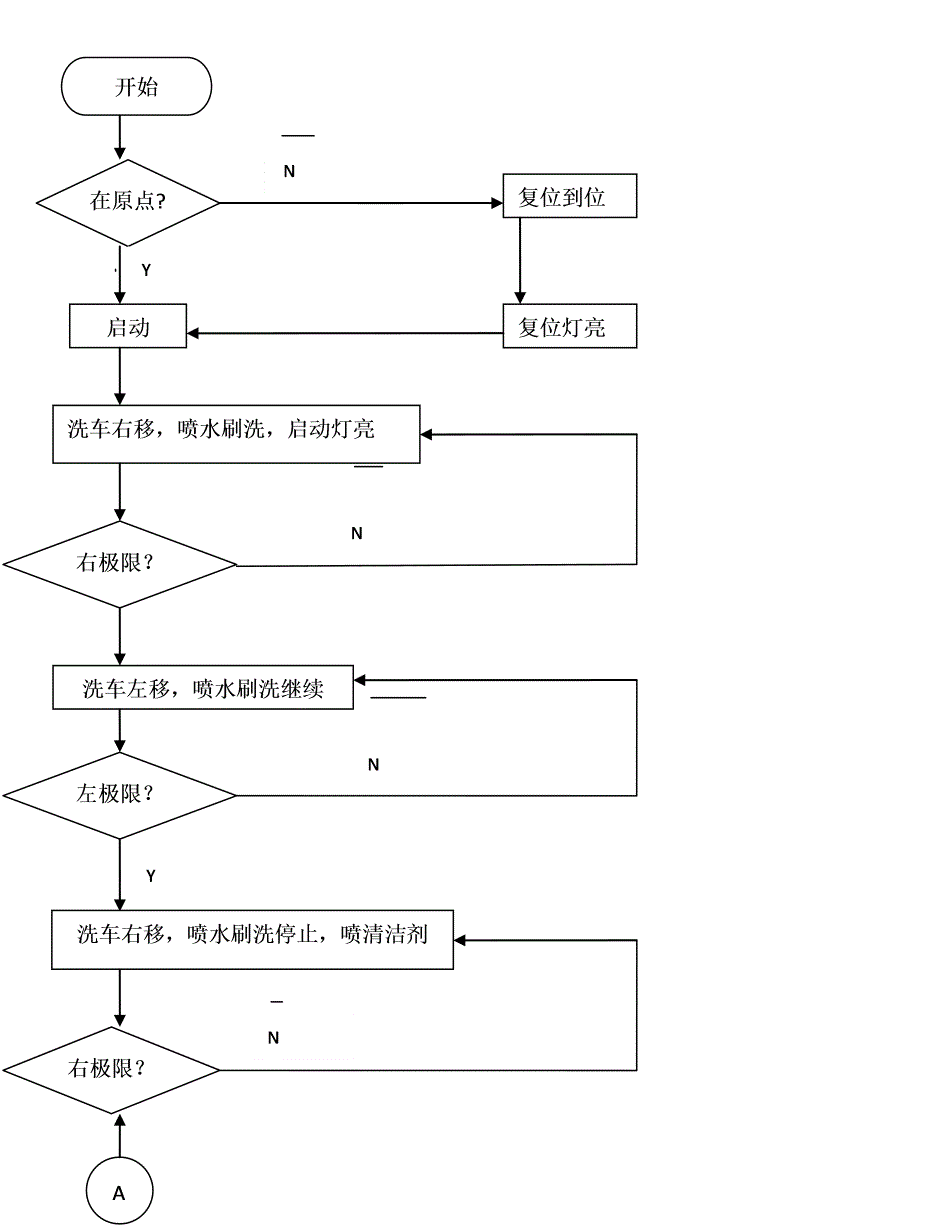

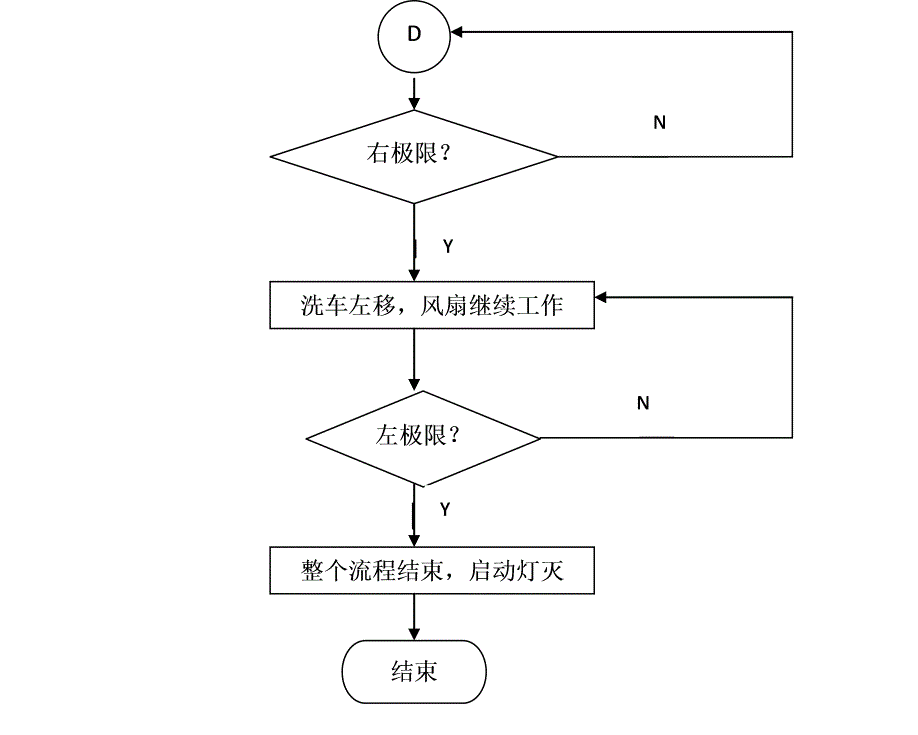

自動洗車控制流程圖

5、自動洗車控制流程圖

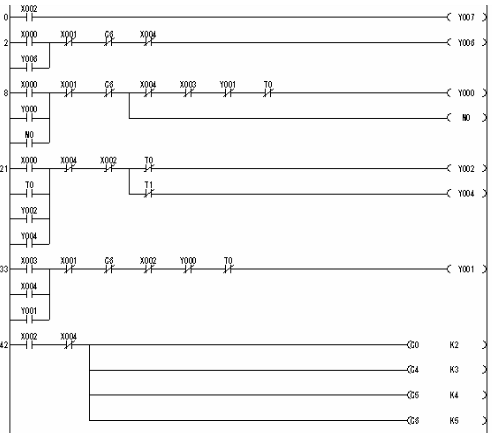

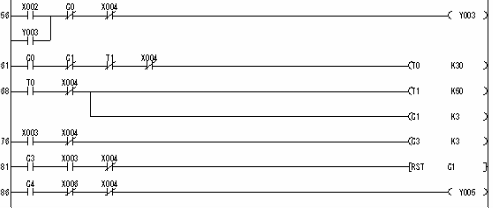

6、梯形圖

設計心得

這是我第一次做課程設計，根本沒有這方面的經驗，剛拿到設計題目的時候，不知道如何做，從哪開始，腦子一片空白。只好先查閱一些相關的論文和資料，學習別人是如何做的，整個設計都要進行哪些步驟，論文格式是什么樣的，讓自己有設計這方面的認識，盡量做到按標準的步驟來進行。在查閱了大量相關的書和資料之后，我終于對這次設計有了整體的了解，接下來就是一步一步的去完成了。由于是初次做課程設計，其難度是可想而知的，但是我竭盡全力，因?yàn)樗接邢?，整個設計中仍有許多不竟如人的地方。

通過本次設計，我熟悉了PLC課程設計的基本方法和步驟，理清了基本的設計思路，為以后的課程設計和畢業設計鑒定了良好的基礎。同時很好的鍛煉了我理論聯系實際，與具體項目，課題相結合開發，設計產品的能力。既讓我學會了怎樣把理論應用于實際,又讓我們得了在實踐中遇到的問題怎樣用理論去解決。
