1.總體描述

        1.1 模塊流程信息

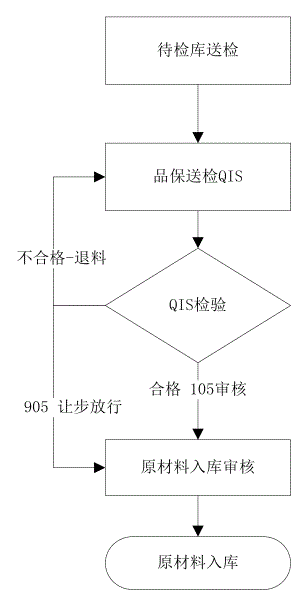

        流程圖如下：

        原材料入庫

        原材料入庫操作流程：

        1 QIS完成檢驗后，并返回結果

        2 倉庫管理–原材料入庫審核完成原材料入庫審核操作，完成原材料入庫流程。

        生產領料操作流程：

        1 SAP制作一張領料單

        2 PDA –生產領料掃描需領料物料信息。

        倉庫調撥操作流程：

        1 SAP制作一張調撥單

        2 PDA –倉庫調撥掃描需調撥物料信息。（或者PC端：倉儲管理–返修倉調撥 2者功能一致）

        半成品入庫操作流程：

        1 接到半成品入庫單

        2 倉庫管理-成品入庫審核做半成品入庫審核操作

        3 審核成功后，在紙質單據上簽字，并記錄過帳單號。

        成品入庫操作流程：

        1 整理完成后，送QIS檢驗合格后，做成品包裝操作

        2倉庫管理-成品入庫審核做成品入庫審核操作。

        1.2 功能描述

        2. 條碼系統–倉庫管理

        2.1 原材料入庫審核（PC）

        2.1.1 頁面

        2.1.2 功能位置

        PC程序倉庫管理原材料入庫審核

        2.1.3 操作步驟

        【功能界定】

        實物入庫后，倉庫人員將紙質的進貨單拿到料帳去過賬，然后在條碼系統中的“原材料入庫審核”界面輸入103進貨單的單號后回車或點擊查詢按鈕，條碼系統會自動帶出103的單據信息和它所對應的105單據

        【輸入信息】

        下面查詢的界面可以根據103進貨單入庫憑證的移動類型和單號103進貨單的信息，以便查看料帳對哪些進貨單做了過賬處理。

        條碼系統查單審核：在SAP系統中查詢是否料帳做了105或905過賬單，如果做了單據則在條碼系統中輸入相對應的103單的單號、移動類型和行序號做條碼的入庫審核。

        【操作流程】

        2.1.4 異常提示說明

        1 105是正常入庫單，而905是讓步放行單，請確認導入的EXCEL中是否含有數據

        2當在“原材料入庫審核”界面輸入103的單號、移動類型和行序號后帶不出105或905的單據時表示料帳還未在SAP中做過賬處理。

        2.2 成品入庫/半成品入庫（PC）

        2.2.1 頁面

        2.2.2 功能位置

        倉庫管理 -->成品入庫審核

        2.2.3 操作步驟

        【功能界定】

        入庫類型為：成品入庫/半成品入庫

        審核成品入庫及半成品入庫單據，完成入庫操作

        【輸入信息】

        單據讀取

        【操作流程】

        掃描調撥信息

        第一步：選擇入庫類型：半成品/成品，并輸入半成品/成品入庫單號，并點“查詢”按鈕

        可查看審核狀態，確認單據信息無誤后，點審核按鈕，可完成半成品/成品入庫操作。

        2.2.4 異常提示說明

        1入庫單號不能為空。

        請輸入單號后再點查找。

        2此單已經審核，不能再次審核。

        若出現本單據只審核一部分?jǐn)?shù)據的情況，請聯系系統管理員；若本單據已審核，則無法再次審核。

        3成功生成101單據，單據號為：XXXXX。

        審核以后會過帳給SAP，請記錄單據號，此單號為SAP入庫單號。

        4生成失敗,失敗原因：XXXX。

        單據過帳SAP出現錯誤或異常，SAP會返回錯誤提示信息。

        2.3 生產領料（PDA）

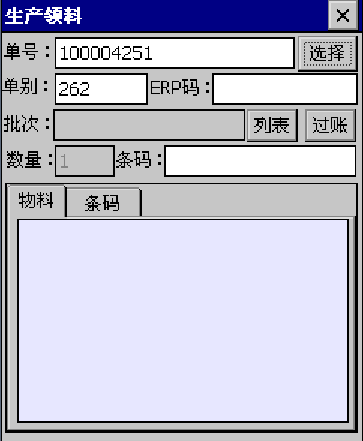

        2.3.1 頁面

        2.3.2 功能位置

        PDA程序 -->生產領料

        2.3.3 操作步驟

        【功能界定】

        移動類型為：生產領料（261）、成本中心領料（201）、部門領料（Y61）、委外領料（541）、計劃外領料（Z01）的領料單全部在“生產領料”界面做條碼掃描，掃描后直接點擊過賬，條碼系統會自動在SAP中生成一張過賬憑證，倉管員需將該過賬憑證號記錄到紙質領料單上。

        【輸入信息】

        字段說明

        【操作流程】

        輸入單號

        第一步：將料帳組打印的紙質領料單單號和移動類型分別輸入到“單號”和“單別”，點擊PDA上的“OK”按鈕，條碼系統會將該領料單信息顯示在PDA領料界面的物料信息顯示框中。

        [備：如不能確定該領料單是哪種移動類型時，在單別欄位輸入任意值，條碼系統會自動將SAP中該領料單正確的移動類型顯示在單別欄位上。]

        如果輸入的單號和紙質領料單上的單號不一致時，條碼系統會自動報錯：

        第二步：掃描需要發貨掃描的物料ERP碼，或雙擊在物料顯示框里的“物料編號”列里要發貨物料的對應ERP碼，條碼系統會自動將需要掃描的ERP帶入到ERP碼欄位上，并將按先入先出原則，在批次欄位上顯示最先入庫的批次信息。

        如果是PN和NN管控的物料，需要輸入領料數量，以實際發貨數量為準，SN碼的系統默認為“1”。如果輸入數量與單據不符則會報錯。輸入完成后必須點擊PDA上的“OK”按鈕，驗證輸入信息是否正確。

        如果是NN管控的物料，在掃描ERP碼和輸入數量后，點擊PDA上的“OK”按鈕，數量正確則會提示“保存成功”，如果輸入多次數量，并點擊保存，則條碼系統會在過賬時提示該物料發料數量與SAP領料單上的數量不一致。這時需要?jiǎng)h除多保存進去的發料信息，或?qū)⒃揈RP碼下的所有掃描信息全刪除，再輸入正確的數量并點擊“OK”即可。

        2.3.4 異常提示說明

        1、 如果掃描過程中發現掃描到錯誤條碼，可以通過條碼掃描信息框里的“刪除”按鈕來刪除錯誤條碼。

        2、 如果掃描過程中忘記已掃描的ERP碼，可以把光標移動到單號欄位上，并按PDA上的“OK”按鈕，來刷新領料單掃描信息。如果ERP碼未全部掃描完成，就點擊過賬按鈕，則條碼會提示倉管員哪個ERP碼未掃描完成。

        3、

        2.4 倉庫調撥（PDA）

        2.4.1 頁面

        2.4.2 功能位置

        PDA程序 -->倉庫調撥

        2.4.3 操作步驟

        【功能界定】

        移動類型為：同工場倉庫轉儲（311）、跨工場倉庫轉儲（301）、項目領料（415）、調撥單全部在“倉庫調撥”界面做條碼掃描，掃描后直接點擊過賬，條碼系統會自動在SAP中生成一張過賬憑證，倉管員需將該過賬憑證號記錄到紙質調撥單上。

        【輸入信息】

        【操作流程】

        分配任務

        第一步：將料帳組打印的紙質調撥單單號和移動類型分別輸入到“單號”和“單別”，點擊PDA上的“OK”按鈕，條碼系統會將該調撥單信息顯示在PDA倉庫調撥界面的物料信息顯示框中。

        [備：如不能確定該調撥單是哪種移動類型時，在單別欄位輸入任意值，條碼系統會自動將SAP中該調撥單正確的移動類型顯示在單別欄位上。]

        如果輸入的單號和紙質調撥單上的單號不一致時，條碼系統會自動報錯：

        第二步：掃描需要調撥掃描的物料ERP碼，或雙擊在物料顯示框里的“物料編號”列里要調撥物料的對應ERP碼，條碼系統會自動將需要掃描的ERP帶入到ERP碼欄位上，并將按先入先出原則，在批次欄位上顯示最先入庫的批次信息。

        如果是PN和NN管控的物料，需要輸入調撥數量，以實際發貨數量為準，SN碼的系統默認為“1”。如果輸入數量與單據不符則會報錯。輸入完成后必須點擊PDA上的“OK”按鈕，驗證輸入信息是否正確。

        如果是NN管控的物料，在掃描ERP碼和輸入數量后，點擊PDA上的“OK”按鈕，數量正確則會提示“保存成功”，如果輸入多次數量，并點擊保存，則條碼系統會在過賬時提示該物料發料數量與SAP調撥單上的數量不一致。這時需要?jiǎng)h除多保存進去的發料信息，或?qū)⒃揈RP碼下的所有掃描信息全刪除，再輸入正確的數量并點擊“OK”即可。

        2.4.4 異常提示說明

        1如果掃描過程中發現掃描到錯誤條碼，可以通過“刪除”按鈕來刪除錯誤條碼。

        2如果掃描過程中忘記已掃描的ERP碼，可以把光標移動到單號欄位上，并按PDA上的“OK”按鈕，來刷新領料單掃描信息。如果ERP碼未全部掃描完成，就點擊過賬按鈕，則條碼會提示倉管員哪個ERP碼未掃描完成。

        2.5 返修倉調撥（PC）

        2.5.1 頁面

        2.5.2 功能位置

        倉庫管理 -->返修倉調撥

        2.5.3 操作步驟

        【功能界定】

        移動類型為：301、311

        調撥單功能上等同于PDA上倉庫調撥功能。

        1 掃描調撥信息

        2 SAP過帳

        【輸入信息】

        單據讀取

        查看

        【操作流程】

        掃描調撥信息

        第一步：輸入調撥單別單號，并點“讀取單據”按鈕

        在要掃描的某數據上，點“查看”按鈕：

        第二步：可以依次輸入數量（SN時默認為1，且不可修改）、選擇批次，輸入條碼（批次條碼或是SN條碼，若為NN物料，可不如數條碼信息，直接點保存按鈕）后，點擊“保存”按鈕。

        備注：

        1若為掃描槍掃描時，會默認帶回車操作（驗證數據時，是通過觸發回車操作來實現的，請確認掃描槍掃描時帶回車操作。若無回車操作，可以點輸入文本框的右側小按鈕來實現，功能相同）

        2 批次選擇時，若庫中無批次，默認會是201107001，若存在所需批次，則會帶出相應倉庫的對應批次信息

        3 若NN物料，輸入完數量以后，驗證無誤后，可以直接點保存；若為PN或SN物料，需要掃描條碼，之后保存。（由于掃描槍默認帶回車操作，掃描完條碼信息以后，或默認實現保存操作，若未保存，請手動觸發保存操作）

        若掃描錯誤或出現錯誤數據，可以通過刪除來實現刪除錯誤信息的功能。

        第三步，保存完后，可以點“返回”按鈕返回單據信息

        調撥過帳

        第一步：輸入調撥單別單號，并點“讀取單據”按鈕，讀取單據信息。

        第二步，確認數量都掃描完成以后，點“過帳”按鈕，即可完成SAP調撥過帳功能

        2.5.4 異常提示說明

        1 XXXX碼未達到出貨單數量不能保存！數量為 BBB。

        提示的ERP碼數量與單據中不一致，請確認后再過帳。

        2 成功生成XXXX單據，單據號為XXXXXXX：。

        SAP過帳成功，并記錄單據號。

        3單號移動類型不能為空。

        請輸入調撥單的移動類型。

        4請確認條碼系統中是否存在物料編號。

        單據中存在條碼中不可識別的物料編號，請確認單據中是否正確，或于物料基本信息中再次讀取最新的SAP物料信息。

        5 XXXX碼未達到出貨單數量不能保存！數量為 BBB。

        提示的ERP碼數量與單據中不一致，請確認后再過帳。

        6 登陸時間過長，請重新登陸。

        登陸時間過長，丟失登陸人信息，請重新登陸即可。

        7請確認輸入數量是否正確。

        輸入完數量以后，會驗證數量是否正確，請確認數量是否正確。

        8ERP碼類別無法識別，請重新選擇。

        單據中存在條碼中不可識別的物料編號，請確認單據中是否正確，或于物料基本信息中再次讀取最新的SAP物料信息。

        9 條碼不能為空。

        SN/PN信息條碼不可為空。

        10 該SN碼已錄入。

        該SN碼已保存過，請確認。

        11 生成失敗,失敗原因：XXXXXXXX。

        過帳SAP失敗，失敗原因會由SAP回傳并顯示。
