5.2 設備入庫模塊的設計

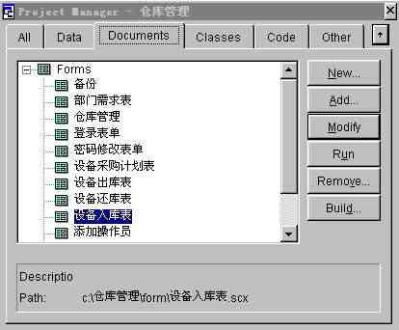

        在設備入庫模塊中將實現設備數據的添加和入庫等功能。本模塊設計采用先用向?qū)杀韱?，然后修改的方法?shí)現。 首先在項目管理器的文檔視圖下單擊“新建”按鈕，

        圖5-3 項目管理器

        圖5-4

        圖5-5

        在接下來的向?qū)е校皵?shù)據庫和表”選擇“倉儲管理”以及“設備入庫表”，這是前面定義好的數據庫和表。

        由于設備入庫需要顯示所有的字段，因此我們將可用字段全部移至選定字段，如圖所示，單擊“下一步”按鈕，

        圖5-6

        在表單樣式中，選擇“陰影式”以及“圖片按鈕”，如圖所示。左上角的窗口提供了表單樣式的預覽功能，圖片按鈕和文本按鈕的區別在于顯示的時候是以圖片來表達功能還是文字來表達，實現功能的函數沒有區別。選擇“上一步”按鈕可以跳回上一個界面對表單中顯示的字段進行修改。

        圖5-7

        單擊“下一步”按鈕后，向?qū)нM(jìn)行到“步驟3-排序次序”，如圖所示，選擇“設備號”為索引，并選擇升序排列。最后預覽表單，核對每項的設置，完成表單向?qū)?，如圖所示。

        圖5-8

        圖5-9

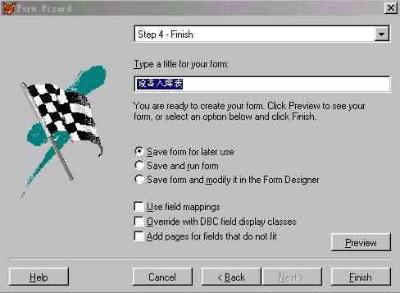

        值得注意的是，在結束表單向?qū)埃蛇x擇“保存表單以備將來使用”，“保存并運行表單”，或者“保存表單并用表單設計器修改表單”。由于Visual FoxPro6.0向?qū)傻谋韱沃痪哂衅毡樾?，?duì)于當前設計的倉儲管理系統還需要一定的改變，因此以我們選擇“保存表單并用表設計器修改表單”。

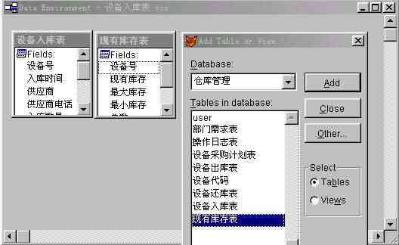

        單擊“完成”按鈕系統提示保存表單，將表單保存為“設備入庫表.scx”，存于c:倉儲管理目錄下。然后打開表單修改器生成的表單，如圖所示。

        在修改BUTTONSET時，可以通過屬性窗口的下拉列表選定單個按鈕，調整其位置和其它屬性。如圖所示。

        圖 5-10

        25

        圖 5-11

        根據功能需求，把“cmdprint”、“”cmdexit、“cmdDelete”和“cmdedit”的Visible

        屬性都設為“.F.-假”。添加2個命令按鈕，Caption屬性分別設為“修改庫存”和“回主界面”。

        ※ 在“回主界面”命令按鈕的click事件中添加代碼如下:

        thisform.release

        do form 倉儲管理

        ※ 在修改庫存命令按鈕的click事件中添加代碼如下:

        select 現有庫存表

        getid=thisform.設備號1.text1.value

        set order to 設備號

        seek getid

        if found()

        getnum=thisform.入庫數量1.text1.value

        update 現有庫存表 set 現有庫存=(現有庫存+getnum) where (設備號=getid)

        else

        insert into 現有庫存表 (設備號,現有庫存,最大庫存,最小庫存);

        value (thisform.設備號1.text1.value,thisform.入庫數量1.text1.value,1000,10)

        endif

        insert into 操作日志表(操作員,操作內容,操作時間);

        values (thisform.采購員1.text1.value,'設備入庫',date())

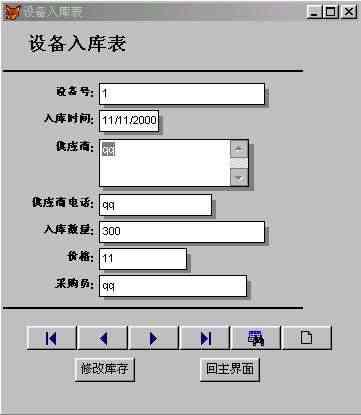

        保存后運行表單，界面如圖所示:

        圖 5-12

        圖5-13

        5.3 設備出庫模塊的設計:

        在設備出庫模塊中將實現設備出庫數據的添加和修改庫存等功能。該模塊的功能和設備入庫的功能相似。具體操作可以參考設備入庫模塊的設計，設計最終的界面如圖所示。

        5-14 圖

        在表單的左上角加上了顯示當前時間的功能，添加標簽label2的caption屬性設為“當前時間”;添加label3的caption屬性設為空;為當前表單的label3init事件添加如下代碼: this.caption=dtoc(date())

        該模塊具體實現過程不再一一詳細說明。下面列出了表單中所用到控件的屬性值。

        (1) Form1控件的主要屬性: 表5-1 屬性名稱 屬性值

        Caption 設備出庫表

        Autocenter .T.-真

        BackColor 255.255.255

        (2) ButtonSet1控件的主要屬性: 表5-2 控件名 屬性名稱 屬性值

        cmdExit Visible .F.-假

        cmdDelete Visible .F.-假

        cmdPrint Visible .F.-假

        cmdEdit Visible .F.-假

        Command1 Caption 修改庫存

        Command2 Caption 回主界面

        下面是設備出庫表單中“修改庫存”命令按鈕的click事件的代碼:

        select 現有庫存表

        *先在該表單的數據環境中添加現有庫存表

        getid=thisform.設備號1.text1.value set order to 設備號

        seek getid

        *在現有庫存表中查找設備號等于getid的紀錄

        if found()

        getnum=thisform.出庫數量1.text1.value

        update 現有庫存表;

        set 現有庫存=(現有庫存-getnum) where (設備號=getid)

        *如果庫存表中有該項設備，則更新庫存表

        insert into 操作日志表(操作員,操作內容,操作時間);

        values (thisform.領取人1.text1.value,'設備出庫',date()) else

        messagebox("出錯",1,"錯誤的設備號")

        endif

        5.4 設備還庫模塊的設計

        在設備還庫模塊中將實現設備還庫數據的添加和修改庫存等功能，按照前面介紹的步驟設計設備還庫表。

        設備還庫表所可能用到的控件的屬性如表所示:

        (1)Form1控件的主要屬性: 表5-3

        屬性名稱 屬性值

        Caption 設備還庫表

        Autocenter .T.-真

        BackColor 255.255.255

        (2)ButtonSet1控件的主要屬性: 表5-4

        控件名 屬性名稱 屬性值

        cmdExit Visible .F.-假

        cmdDelete Visible .F.-假

        cmdPrint Visible .F.-假

        cmdEdit Visible .F.-假

        Command1 Caption 修改庫存

        Command2 Caption 回主界面

        下面是設備還庫表中“修改庫存”命令按鈕的click事件的代碼: select 現有庫存表

        *先在該表單的數據環境中添加現有庫存表

        getid=thisform.設備號1.text1.value set order to 設備號

        seek getid

        在現有庫存表中查找設備號等于getid的紀錄 *

        if found()

        getnum=thisform.歸還數量1.text1.value

        update 現有庫存表;

        set 現有庫存=(現有庫存-getnum) where (設備號=getid)

        insert into 操作日志表(操作員,操作內容,操作時間);

        values (thisform.歸還人1.text1.value,'設備還庫',date())

        *如果庫存表中有該項設備，則更新庫存表,同時更新操作日志 else

        messagebox("出錯",1,"錯誤的設備號")

        *如果沒有該設備號則報告出錯信息 endif

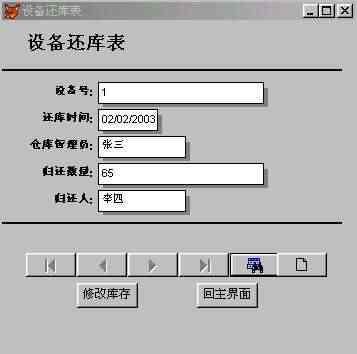

        保存后運行表單，可得到如圖所示的設備還庫表。

        圖 5-15

        5.5 設備需求模塊的設計

        在設備需求模塊中將實現設備需求數據的添加和保存日志等功能。首先通過Visual Foxpro的表單向?qū)伤璧脑O(shè)備需求表單，選擇部門需求表的所有可用字段，然后為保持程序風格的一致，繼續采用表單的陰影式和圖片按鈕的風格。在“步驟3-排序次序”時。選擇設備號的升序排列。最后單擊“完成”按鈕，把表單保存在“c:倉儲管理”目錄下，名為“設備需求.scx”。

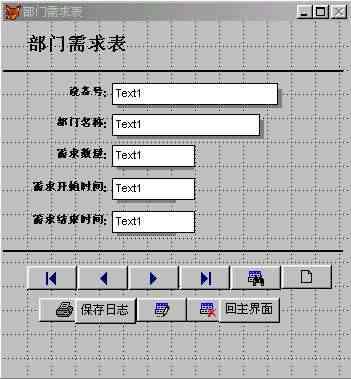

        通過表單向?qū)傻谋韱稳鐖D所示，我們可以調節控件的位置，修改表單中控件的屬性，最后結果所下圖所示:

        圖5-16

        相關的屬性設置如下圖所示:

        (1)Form1控件的主要屬性: 表5-5 屬性名稱 屬性值

        Caption 部門需求表

        Autocenter .T.-真

        BackColor 255.255.255

        (2)ButtonSet1控件的主要屬性: 表5-6 控件名 屬性名稱 屬性值

        cmdExit Visible .F.-假

        cmdDelete Visible .F.-假

        cmdPrint Visible .F.-假

        cmdEdit Visible .F.-假

        Command1 Caption 保存日志

        Command2 Caption 回主界面

        在表單設計器中，雙擊“保存日志”命令按鈕。添加click事件代碼如下:

        insert into 操作日志表 (操作員,操作內容,操作時間) values (username,'設備需求',date()) 雙擊回主界面命令按鈕，添加click事件代碼如下:

        thisform.release

        do form 倉儲管理

        保存對表單所作的修改。

        5.6 設備采購模塊的設計

        在設備采購模塊中將實現設備采購數據的添加和保存日志等功能。 (1)由數據表生成表單通過Visual Foxpro的表單向?qū)?，生成設備采購計劃表單。在選擇數據庫和表時，選擇倉儲管理數據庫和設備采購計劃表。在選擇字段時，選擇所有可用字段，選擇陰影式和圖片按鈕作為設備采購計劃表的樣式。選擇計劃采購時間的升序排列作為設備采購計劃表的索引。

        (2)為窗體修改和添加命令按鈕

        添加2個命令按鈕“保存日志”和“回主界面”。設置表單中控件的屬性。下面的表列出了需要修改的控件的名稱以及屬性值。

        (1)Form1控件的主要屬性: 表5-7 屬性名稱 屬性值

        Caption 設備采購表

        Autocenter .T.-真

        BackColor 255.255.255

        (2)ButtonSet1控件的主要屬性: 表5-8 控件名 屬性名稱 屬性值 cmdExit Visible .F.-假 cmdDelete Visible .F.-假 cmdPrint Visible .F.-假 cmdEdit Visible .F.-假 Command1 Caption 保存日志 Command2 Caption 回主界面 (3)為按鈕添加click事件代碼:

        在表單設計器中，雙擊保存日志命令按鈕。添加click事件代碼如下: insert into 操作日志表 (操作員,操作內容,操作時間) values (username,"設備需求",date())

        *把設備需求寫入操作日志表中

        雙擊回主界面按鈕，添加click事件代碼如下:

        thisform.release

        *釋放本表單

        do form 倉儲管理

        *運行倉儲管理界面

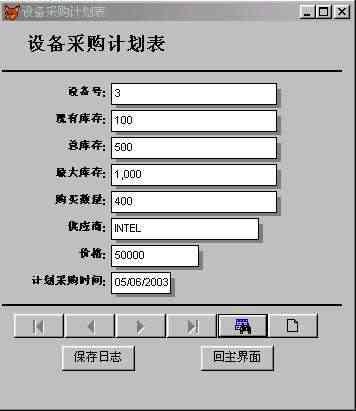

        保存對表單所作的修改，表單運行效果如圖所示:

        圖 5-17

        5.7 顯示報表模塊的設計

        在該模塊中，一共要顯示3個報表，分別提供庫存不足，庫存過多和操作日志等信息。

        1( 設計顯示報表表單

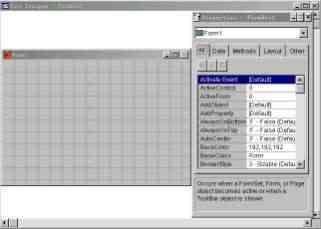

        在項目管理器的文檔視圖下選擇“新建”，然后選擇新建表單，如圖所示。

        圖5-18

        -19 圖5

        在如圖所示的空白表單中添加一個頁框控件，并按照下表設置頁框的屬性，同時在數據環境里添加現有庫存表和操作日志表

        。 表5-9 控件名 屬性名稱 屬性值 Form1 Caption 顯示報表 Pageframe1 Caption 3

        Pageframe1.Page1 Caption 庫存不足表 Pageframe1.Page2 Caption 庫存過多表 Pageframe1.Page3 Caption 操作日志

        分別為每個page添加一個表格grid1，如圖所示:

        圖 5-20 庫存過多表

        圖5-21 庫存不足表

        圖5-22 操作日志表

        設置表格控件的屬性，如表所示:

        grid1控件的主要屬性表:

        表5-10

        控件名 屬性名稱 屬性值 Pageframe1.Page1.grid1 ReadOnly .T.-真 Pageframe1.Page1.grid1 RecordSourceType 1-別名 Pageframe1.Page1.grid1 ColumnCount -1 Pageframe1.Page2.grid1 ReadOnly .T.-真 Pageframe1.Page2.grid1 RecordSourceType 1-別名 Pageframe1.Page2.grid1 ColumnCount -1 Pageframe1.Page3.grid1 ReadOnly .T.-真

        Pageframe1.Page3.grid1 RecordSourceType 1-別名

        Pageframe1.Page3.grid1 ColumnCount -1

        2( 代碼設計

        定義Pageframe1.Page1.grid1的init事件

        運行“顯示報表”表單，界面所圖所示:

        local Custs1

        select 設備號,最大庫存,現有庫存 from 現有庫存表 where (現有庫存>最大庫存)

        into cursor Custs1

        thisform.頁框.庫存過多.庫存過多表.recordsource="Custs1" 定義Pageframe1.Page2.grid1的init事件

        local Custs2

        select 設備號,最小庫存,現有庫存 from 現有庫存表 where (現有庫存<最小庫存)

        into cursor Custs2

        thisform.頁框.庫存不足.庫存不足表.recordsource="Custs2" 定義Pageframe1.Page3.grid1的init事件

        local Custs3

        select * from 操作日志表 into cursor Custs3 thisform.頁框.操作日志.操作日志表1.recordsource="Custs3" 運行“顯示報表”表單，界面如圖所示。

        圖5-23

        5.8 開發中的難點和解決技巧

        Visual FoxPro6.0中的向?qū)Оū硐驅?、?shù)據庫向?qū)?、表單向?qū)?、查詢向?qū)А?bào)表向?qū)?、?biāo)簽向?qū)А⑧]件合并向?qū)?、?shù)據透視表向?qū)А?dǎo)入向?qū)?、文檔向?qū)?、安裝向?qū)?、升遷向?qū)?、?yīng)用程序向?qū)?、WEB發表向?qū)У?、我們合理?yīng)用向?qū)Э梢栽诰幊讨刑岣咝省?/p>

        為了快速開發高效的軟件，本設計中的多數表單的設計采用利用表單設計向?qū)?，然后在生成的表單的基礎上修改。

        數據庫軟件用來管理數據的優勢在于可以迅速從成千上萬的數據中找到我們需要的數據，而查詢功能的設計也是數據庫應用軟件設計過程中的重點也是難點。本設計過程中利用表單向?qū)?qiáng)大的功能，輕松完成了數據的查詢功能。而且表單向?qū)傻牟樵児δ芊浅?qiáng)大，完全可以滿足數據庫應用軟件的需要。

        第六章 性能測試與分析

        軟件開發過程是一個自頂向下，逐步細化的過程，首先在軟件計劃階段定義了軟件的作用域，然后進行軟件需求分析，建立軟件的數據域、功能和性能需求、約束和一些有效性準則。接著進入軟件開發，首先是軟件設計，然后在把設計用某種程序設計語言轉換成程序代碼。而測試過程則是依向反的順序安排的自頂向上，逐步集成的過程。低一級測試為上一級測試準備條件。

        任何工程產品都可以使用以下兩種方法之一進行測試(黑盒、白盒): 1(已知產品的功能設計規格，可以進行測試證明每個實現了的功能是否符合要求。 2(已知產品的內部工作過程，可以通過測試證明每種內部操作是否符合設計規格要求，所有內部成分是否已通過檢查。

        程序經連編項目和連編可執性文件，系統未發生報錯信息，系統工作正常。運行本倉儲管理系統的各個功能摸塊，各模塊的編、查、刪、改功能都具備，界面顯示正常。輸入一組數據在入庫模塊，出庫模塊，還庫模塊，需求模塊，采購模塊。檢查各個模塊間的關聯狀況，看是否在相應模塊的數據表中有所體現。

        由于在編寫程序時，或者在數據庫的逐步更新擴大中，難免會有一些手誤，這都在以后的系統運行中才能體現出來。所以在后期的系統測試中才能不斷的發現問題所在，而且要不斷的測試，才能發現該系統是否穩定可靠，而且在今后的運行中逐步的進行系統的維護以及測試，才能不斷的發現隱藏的新問題，才能將使這個倉儲管理系統成功。
