第四章 數據庫設計

        4.1 數據庫需求分析

        在仔細調查企業倉儲物資設備管理過程的基礎上，得到本系統所處理的時間流程如圖所示:

        倉儲現有庫存 各部門需求 企業總體生產計劃

        匯總 處理

        設備 采購 設備 出庫

        設備 入庫 設備 還庫

        圖4-1 數據流程圖

        在本設計中，通過對企業倉儲管理的內容和數據流程分析，設計的數據項和數據結構如下:

         設備代碼信息。包括的數據項有設備號、設備名稱。

         現有庫存信息。包括的數據項有現有設備、現有數目、總數目、最大庫存、最小庫存等。

         設備使用信息。包括的數據項有使用的設備、使用部門、數目、使用時間、出庫時狀態。

         設備采購信息。包括的數據項有采購的設備、采購員、供應商、采購數目、采購時間等。

         設備歸還信息。包括的數據項有歸還設備、歸還部門、歸還數目、歸還時間、經手人等。

         設備需求信息。包括的數據項有需求的部門、需求設備、需求數目、需求時間等。 有了上面的數據結構、數據項和數據流程，就能進行下面的數據庫設計。

        4.2 數據庫概念結構設計

        這一設計階段是在需求分析的基礎上，設計出能夠滿足用戶需求的各種實體，以及它們之間的關系，為后面的邏輯結構設計打下基礎。

        本設計根據上面的設計規劃出的實體有庫存實體、入庫實體、出庫實體、采購實體、還庫實體、需求實體。各個實體的E-R圖及其關系描述如下:

        1)庫存實體E-R圖: 1

        現有庫存設備號 現有庫存 警戒庫存 總數

        圖4-2 庫存實體圖

        2)入庫實體E-R圖:

        入庫設備號 供應商信息 采購價格信息 采購員

        圖4-3 入庫實體圖

        3)出庫實體E-R圖:

        出庫設備號 使用部門 數量 時間 經手人

        圖4-4 出庫實體圖

        4)部門需求實體E-R圖:

        部門需求

        設備號 需求部門 需求數量 需求時間

        圖4-5 部門需求實體圖

        5)還庫實體E-R圖:

        設備還庫

        設備號 還庫時間 人 還庫數量 經手人

        圖4-6 還庫實體圖

        6)計劃采購實體E-R圖:

        計劃采購

        設備號 庫存信息 供應信息 時間

        圖4-7 計劃采購實體圖

        7)實體和實體之間的關系E-R圖:

        入庫 現有庫存 出庫

        還庫 部門需求 設備采購

        圖4-8 實體間的關系圖

        4.3 數據庫邏輯結構設計

        在上面的實體以及實體之間的關系的基礎上，形成數據庫中的表格以及各個表格之間的關系。倉儲管理系統數據庫中的各個表格的設計結果如下面的幾個表格所示。每個表格表示在數據庫中的一個表。

        (1)設備代碼表: 表4-1 列名 數據類型 可否為空

        設備號(主鍵) 數值型(20) 不能為空

        設備名稱 字符型(50) 可為空

        (2)設備入庫表: 表4-2 列名 數據類型 可否為空

        設備號 數值型(20) 不能為空

        入庫時間(主鍵) 日期型(8) 可為空

        供應商 字符型(50) 可為空

        供應商電話 字符型(15) 可為空

        入庫數量 數值型(20) 可為空

        價格 字符型(10) 可為空

        采購員 字符型(20) 可為空

        (3)設備出庫表: 表4-3 列名 數據類型 可否為空

        設備號 數值型(20) 不能為空

        出庫時間(主鍵) 日期型(8) 可為空

        使用部門 字符型(50) 可為空

        出庫狀況 數值型(20) 可為空

        經手人 字符型(20) 可為空

        出庫數量 數值型(10) 不能為空

        領取人 字符型(50) 可為空

        用途 字符型(50) 可為空

        (4)現有庫存表: 表4-4

        列名 數據類型 可否為空 設備號(主鍵) 數值型(20) 不能為空 現有庫存 數值型(20) 可為空 最大庫存 數值型(20) 可為空 最小庫存 數值型(20) 可為空 總數 數值型(20) 可為空

        (5)部門需求表: 表4-5

        列名 數據類型 可否為空 設備號(主鍵) 數值型(20) 不能為空 部門名稱 字符型(20) 不能為空 需要數量 數值型(20) 可為空 需求開始時間 日期型(8) 可為空 需求結束時間 日期型(8) 可為空

        (6)設備還庫表: 表4-6

        列名 數據類型 可否為空 設備號(主鍵) 數值型(20) 不能為空 還庫時間 日期型(8) 不能為空 倉儲管理員 數值型(20) 可為空 歸還數量 數值型(20) 可為空 歸還人 字符型(10) 可為空

        (7)操作日志表: 表4-7

        列名 數據類型 可否為空 操作員 字符型(50) 不能為空 操作內容 字符型(50) 不能為空 操作時間 日期型(8) 可為空 (8)設備采購計劃表: 表4-8

        列名 數據類型 可否為空

        設備號 數值型(20) 不能為空

        現有庫存 數值型(20) 可為空

        總庫存 數值型(20) 可為空

        最大庫存 數值型(20) 可為空

        購買數量 數值型(20) 可為空

        供應商 字符型(20) 不能為空

        價格 字符型(10) 可為空

        計劃采購時間(主鍵) 日期型(8) 可為空

        4.4 數據庫結構的實現

        在需求分析、概念結構設計的基礎上得到數據庫的邏輯結構設計之后，我們就可以在Visual FoxPro6.0數據庫系統中實現該邏輯結構。

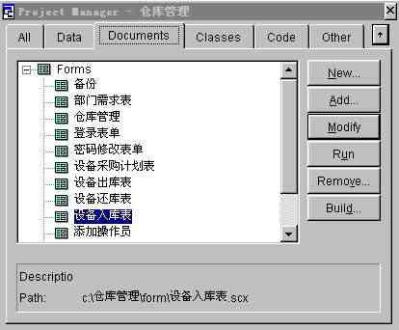

        圖4-9 項目管理器界面

        打開如圖4-9所示的“倉庫管理”項目后，在項目管理器中展開數據文本夾，用鼠標選中數據庫，單擊右側的“新建”按鈕，在彈出的對話框中將該數據庫文件存儲為c:倉庫管理倉庫管理.dbc。

        在彈出的如圖所示的數據庫設計器中單擊鼠標右鍵，選擇“新建表”，為數據庫添加數據表(內容見上節)。下面以表設備代碼表為例來介紹表的建立過程。 選擇“新建表”，在彈出的對話框中將表存儲為c:倉庫管理設備代碼.dbf 。在彈出的

        如圖所示的表設計器中填寫表的內容。

        圖4-10 “設備代碼”創建界面

        字段設置完成后，單擊“確定”按鈕后為表輸入數據，如不想現在輸入，可以先“取消”，以后再輸入。具體方法如下:

        -11 項目管理器界面 圖4

        (1) 如圖所示，選中要輸入數據的表，單擊“瀏覽”按鈕。

        (2) 此時彈出無數據的表，在Visual FoxPro6.0的主窗口中選擇“表”，選擇“追加新記錄”后，就 可以在表中輸入數據了。如圖所示。不過這種方法只能一次輸入一條記錄，如果要輸入第二條記錄時，需再次選擇追加新記錄。如果有一個已有的數據表，就可以使用“使用追加記錄”將這個有數據的表追加到當前表中，不過執行該操作要求這二個表的結構完全相同。

        圖4-12 添加字段界面

        第五章 系統主要功能模塊的創建

        按照前面的分析，我們將管理系統的邏輯模塊統一到6個實際功能模塊中，如圖所示。切換面板用于切換不同的操作，每項具體操作結束后，都會返回到切換面板。

        切換面板

        設 設 設 設 顯 設

        備 備 備 備 備 示

        入 出 還 需 采 報

        庫 庫 庫 求 購 表

        圖5-1 系統功能模塊圖

        下面對各模塊的作用進行說明:

        (1) 設備入庫模塊:添加設備到庫存中。

        (2) 設備出庫模塊:將設備從庫存取出并記錄。

        (3) 設備還庫模塊:將歸并到庫存的設備保存到數據庫。

        (4) 設備需求模塊:記錄各部門的設備需求。

        (5) 設備采購模塊:記錄要采購的設備。

        (6) 切換面板:用于切換到不同的操作，如設備入庫、設備出庫等。

        7) 顯示報表:顯示庫存過多、庫存不足等信息。 (

        下面就按照功能模塊圖來設計該倉儲管理系統。首先在Visual FoxPro6.0中建立一個項目管理器，以便管理本系統中所有的數據，命名為“倉儲管理”。一下操作均在該項目管理器中進行。以下所有表單的“desktop”屬性全部設為“.T.-真”。

        5.1 功能選擇界面的設計

        這一模塊的主要功能是作為系統主界面為進入本系統不同功能界面選擇提供一個接口，使用一個窗口來實現這一功能。

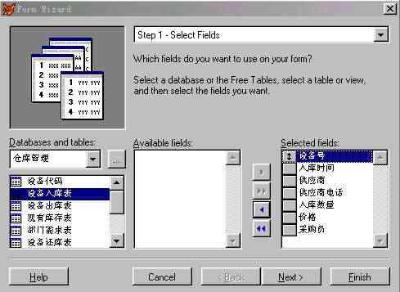

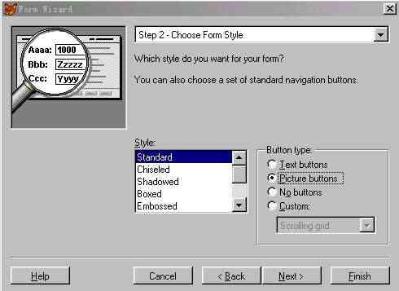

        首先建立一個表單，設取“caption”屬性為“倉儲管理”。在該表單上添加6個“按鈕”控件，它們的“caption”屬性分別為“設備入庫”，“設備出庫”，“設備還庫”，“部門需求”，“設備采購”，“顯示報表”。然后在表單上添加“圖象控件”，并設其“stretch”屬性為“2-strech(擴展)”，“pictrue”屬性為圖片所在的位置，本例中為“c:倉儲管理?01.jpg”。

        ※ 在“comm.and1”(“caption”屬性為“設備入庫”)控件的“click”事件中添加如下代碼:

        do form 設備入庫表

        thisform.release

        ※ 在“comm.and2”(“caption”屬性為“設備出庫”)控件的“click”事件中添加如下代碼:

        do form 設備出庫表

        thisform.release

        ※ 在“comm.and3”(“caption”屬性為“設備還庫”)控件的“click”事件中添加如下代碼:

        do form 設備還庫表

        thisform.release

        ※ 在“comm.and4”(“caption”屬性為“部門需求”)控件的“click”事件中添加如下代碼:

        do form 部門需求表

        thisform.release

        ※ 在“comm.and5”(“caption”屬性為“設備采購”)控件的“click”事件中添加如下代碼:

        do form 設備采購表

        thisform.release

        ※ 在“comm.and6”(“caption”屬性為“顯示報表”)控件的“click”事件中添加如下代碼:

        do form 顯示報表

        thisform.release

        ※ 在“form1”的屬性里選擇“autocenter”設置為“.T.-真”，同時將“backcolor”

        設置為“255,255,255”，“windowstate”設置為“0-普通”。

        添加“form1”的“init”事件的代碼如下: set directory to c:倉儲管理

        *將程序的默認的路徑指向資源所在的文件夾 該表單設計結果如圖所示:

        圖5-2 表單設計結果圖
