摘要 :本文檔系統闡述一個實現汽車貨款計算功能的一個小軟件，本文檔主要介紹該軟件的開發背景及其市場需求，在開發過程中的具體功能需求，以及設計約束條件，作為將來項目設計、測試和驗收的標準。

        簡介

        通過采用許多不同的構架視圖描述我們的汽車貸款計算器系統的各個方面，包括汽車購價和首付信息、汽車必要花費、汽車商業保險、汽車貸款結果顯示和系統內部的計算問題，本軟件構架文檔從面向?qū)ο?、?gòu)架的角度對整個系統進行綜合概述。

        1.1 目的

        本軟件構架文檔提供我們的軟件系統汽車貸款計算器的構架的綜合概述。它用作我們小組構架設計者和項目團隊的其他成員之間的交流媒介，討論已針對項目構架做出的重要決定。

        本文檔將從構架方面對我們的系統進行發綜合概述，其中使用多種通過Raional rose 設計的不同的構架視圖來描述系統的各個方面。它用于記錄并表述已對系統的構架方面作出的重要決策。并在交流中不修改本文檔。

        1.2 范圍

        本文檔主要面向小組內部成員，包括小組的架構設計者、小組的決策者、小組的項目實現相關人員、審核部門和上級管理部門。

        1.3 定義、首字母縮寫詞和縮略語

        對于類的定義部分，采用了英語的完整合拼，如insure_glassbreakup 代表的是商業保險下的玻璃單獨破碎險，本身的英文與中文并不是完整的對譯，詳情請參照系統架構圖。

        1.4 參考資料

        《面向結構軟件需求規約_汽車貨款計算軟件》

        《面向結構的功能模塊劃分_汽車貨款計算軟件》

        《面向結構的功能模塊的過程設計_汽車貨款計算軟件》

        2 系統構架

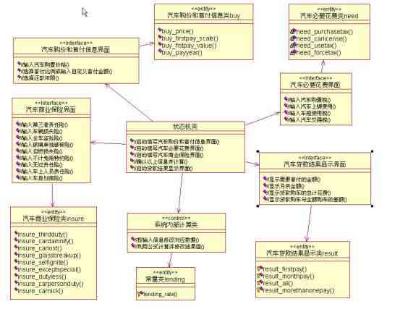

        2.1 類

        1、狀態機類

        屬性:

        方法:

        打開各個界面

        2、系統內部計算類

        屬性:

        方法:

        如利用貸款公式計算貸款花費

        3、常量lending類

        屬性:

        方法:

        給常量貸款率賦值等。這里采用的是protected ，主要是這個常量一般是定值，不需要修改

        4、汽車購價和首付信息buy類 屬性:

        方法:

        從界面獲取對應值，賦給系統

        2、汽車必要花費need類 屬性:

        方法:

        從界面獲取對應值，賦給系統

        2、汽車商業保險insure類

        屬性:

        方法:

        從界面獲取對應值，賦給系統

        2、汽車貸款結果顯示result類 屬性:

        方法:

        從界面獲取對應值，賦給系統，這里的protected 表示結果類不被用戶更改，是由系統對應于輸入所生成的

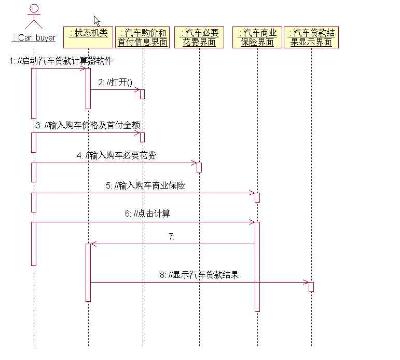

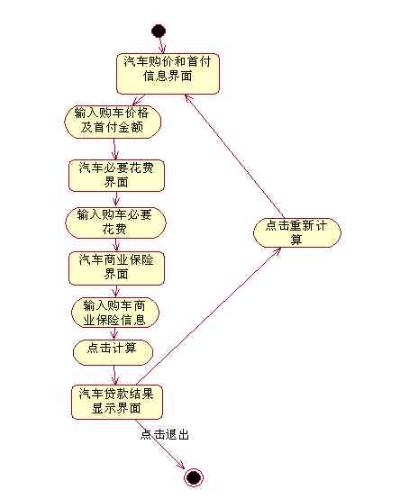

        3 用例活動圖

        過程:

        (1) //啟動汽車貸款計算器軟件

        (2) //通過狀態機打開汽車購價和首付信息界面

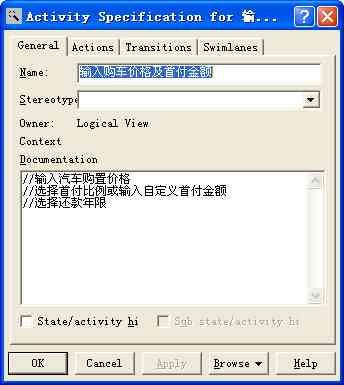

        (3)//輸入汽車購置價格//選擇首付比例或輸入自定義首付金額//選擇還款年限

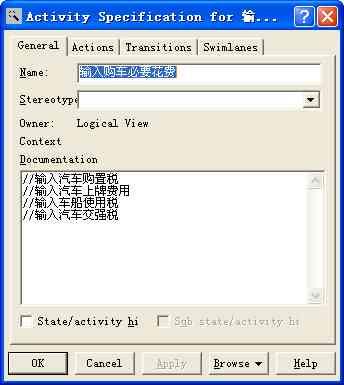

        (4)//輸入汽車購置稅//輸入汽車上牌費用//輸入車船使用稅//輸入汽車交強稅

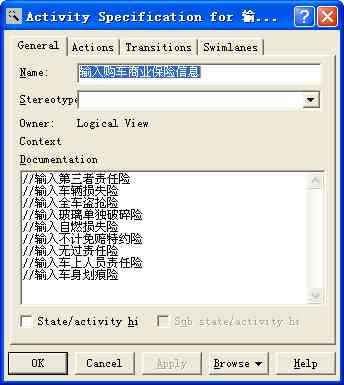

        (5)//輸入第三者責任險//輸入車輛損失險//輸入全車盜搶險//輸入玻璃單獨破碎險//輸入自燃損失險//輸入不計免賠特約險//輸入無過責任險

        (6)//點擊計算

        (7)//調用狀態機，在系統內部對相關數據進行運算

        (8)//顯示需要首付的金額//顯示月供金額//顯示貸款購車的總計花費//顯示貸款購車與全額購車的差額

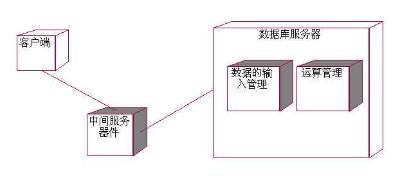

        4 部署視圖

        5 實施視圖

        5.1 概述

        我們的汽車貸款計算軟件的具體實施如上圖所示，各層面之間的連接條件為當輸入完當

        前頁面所要求輸入的信息的確定(如:點擊下一步)

        5.2 層

        層1:輸入購車價格及首付金額

        層2:輸入購車必要花費

        層3、輸入購車商業保險信息

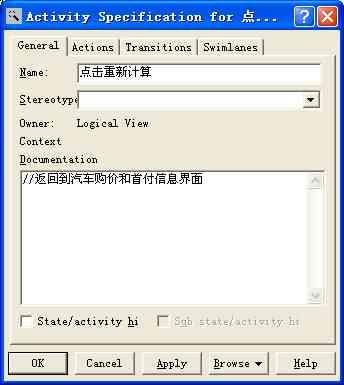

        層4、點擊重新計算

        6 數據視圖(可選)

        基本屬于常量的貸款率:lending_rate。

        7 質量

        本軟件構架是通過Rational rose構建的，可以通過對rose圖的修改來對我們的軟件架構進行調整，具有良好的可擴展性、可靠性、可移植性。
