第一章 RFID倉儲管理系統設計方案

        3.1 概述

        隨著無線技術與網際網路的高度發展，國際性的物流與運輸系統也結合這種趨勢，利用RFID無線射頻技術的優點，來降低企業的成本與人為失誤，并發揮網際網路上的商品信息交流的功能。

        RFID 倉儲管理系統是基于網際網路建立一種分布式的RFID服務器平臺，提供企業快速建設RFID相關物流平臺，從結構上此平臺分為兩個層次:第一個層次是RFID服務器，提供各種閱讀器設備的接口，標識數據的處理流程，監視設備的操作功能，過濾無效的數據，與統一的閱讀器設定接口。第二個層次是通用系統服務器(Application Server)，提供與企業商務軟件數據的交換，協調多個RFID服務器的備份與恢復，標識數據的收集與分析，統一的設備位置展示圖和設備操作失誤時的緊急通知等。

        對于企業而言，這種結構的平臺有極佳的擴展性，能結合各種不同廠商的閱讀器，不必被綁定于特定設備。有各種不同的數據庫接口，能容易的結合企業后臺軟件，若有新的商業流程，可直接加入原有的流程中，平臺中也提供數據中心的功能，能容易的處理大批量的數據。

        3.1.1 RFID基本概念

        RFID是英文"Radio Frequency Identification"的縮寫，中文稱為無線射頻身份識別、感應式電子芯片或是近接卡、感應卡、非接觸卡...等等，是非接觸式自動識別技術的一種。RFID技術是一種無接觸自動識別技術，其基本原理是利用射頻信號及其空間耦合、傳輸特性，實現對靜止的或移動中的待識別物品的自動機器識別。

        射頻識別系統一般由兩個部分組成，即電子標簽和閱讀器。應用中，電子標簽附著在待識別的物品上，閱讀器用于當附著電子標簽的待識別物品通過其讀出范圍時，自動以無接觸的方式將電子標簽中的約定識別信息取出，從而實現自動識別物品或自動收集物品標識信息的功能。

        3.1.2 RFID系統構成

        RFID系統至少包含電子標簽和閱讀器兩部分。

        (1)電子標簽

        電子標簽是射頻識別系統真正的數據載體。一般情況下，電子標簽由標簽天線和標簽專用芯片組成(最新提出的無芯片射頻標簽以及聲表面波SAW標簽未來可能會有較大的發展，目前還處在產品萌芽初期)。依據電子標簽供電方式的不同，電子標簽可以分為有源電子標簽(Active tag)和無源電子標簽(Passive tag)。有源電子標簽內裝有電池，無源射頻標簽沒有內裝電池。對于有源電子標簽來說，根據標簽內裝電池供電情況不同又可細分為有源電子標簽(Active tag)和半無源電子標簽(Semi—passive tag)。

        有源電子標簽，標簽的工作電源完全由內部電池供給，同時標簽電池的能量供應也部分地轉換為電子標簽與閱讀器通訊所需的射頻能量。

        半無源射頻標簽內的電池供電僅對標簽內要求供電維持?jǐn)?shù)據的電路或者標簽芯片工作所需電壓的輔助支持，本身耗電很少的標簽電路供電。標簽未進人工作狀態前，一直處于休眠狀態，相當于無源標簽，標簽內部電池能量消耗很少，因而電池可維持幾年，甚至長達10年有效;當標簽進入閱讀器的讀出區域時，受到閱讀器發出的射頻信號激勵，進人工作狀態時，標簽與閱讀器之間信息交換的能量支持以閱讀器供應的射頻能量為主(反射調制方式)，標簽內部電池的作用主要在于彌補標簽所處位置的射頻場強不足，標簽內部電池的能量并不轉換為射頻能量。

        無源電子標簽沒有內裝電池，在閱讀器的讀出范圍之外時，電子標簽處于無源狀態，在閱讀器的讀出范圍之內時，電子標簽從閱讀器發出的射頻能量中提取其工作所需的電源。無源電子標簽一般均采用反射調制方式完成電子標簽信息向閱讀器的傳送。

        (2)閱讀器

        典型的閱讀器包含有高頻模塊(發送器和接收器)、控制單元以及閱讀器天線。此外，許多閱讀器還有附加的接口(RS232、RS485、以太網接口等)，以便將所獲得的數據傳向應用系統或從應用系統接收命令。

        電子標簽與閱讀器構成的射頻識別系統歸根到底是為應用服務的，應用的需求可能是多種多樣，各不相同的。閱讀器與應用系統之間的接口API(Application Programm In-terface)通常用一組可由應用系統開發工具(如VC++，VB，PB等)調用的標準接口函數來表示。標準接口函數的功能大致包括以下四個方面。

        1)應用系統根據需要可能向閱讀器發出閱讀器配置命令。

        2)閱讀器向應用系統可能返回的所有可能的閱讀器當前的配置狀態。

        3)應用系統向閱讀器可能發送的各種命令。

        4)閱讀器向應用系統可能返回的所有可能命令的執行結果。

        完善的射頻識別技術標準也包括閱讀器與應用程序之間的標準接口規定。例如:ANSI NCITS256—2001，IS018000系列射頻識別國際標準等均對閱讀器與應用程序接口API做出了明確規定

        3.1.3 RFID之特性

        (一) 數據的讀寫(Read Write)機能:

        只要通過RFID Reader即可不需接觸，直接讀取信息至數據庫內，且可一次處理多個標簽，并可以將物流處理的狀態寫入標簽，供下一階段物流處理斷之用。

        (二) 容易小型化和多樣化的形狀:

        RFID在讀取上并不受尺寸大小與形狀之限制，不需為了讀取精確度而配合紙張的固定尺寸和印刷品質。此外，RFID TAG更可往小型化與應用在不同產品。

        (三) 耐環境性:紙張一受到臟污就會看不到，但RFID對水、油和藥品等物質卻有強力的抗污性。RFID在黑暗或臟污的環境之中，也可以讀取數據。

        (四) 可重復使用:

        由于RFID為電子數據，可以反復被覆寫，因此可以回收標簽重復使用。如被動式RFID，不需要電池就可以使用，沒有維護保養的需要。

        (五) 穿透性:

        RFID若被紙張、木材和塑料等非金屬或非透明的材質包覆的話，也可以進行穿透性通訊。不過如果是鐵質金屬的話，就無法進行通訊。

        (六) 數據的記憶容量大:

        數據容量會隨著記憶規格的發展而擴大，未來物品所需攜帶的資料量愈來愈大，對卷標所能擴充容量的需求也增加，對此RFID不會受到限制。

        3.1.4 RFID的工作頻率及應用范圍

        射頻識別系統的工作頻率主要有125kHz、13.56MHz、869MHz、902,928MHz、2.45GHz、5.8GHz等，允許的最大發射功率電平和頻率分配因國家和地區的不同而有所不同。其中125kHz系統主要應用在動物識別和商品流通等領域.13.56MHz系統一般應用在公共交通和門禁系統等領域,其識別距離較近,一般為幾厘米(ISO14443標準)到幾十厘米(ISO15693標準)，采用特殊制作的天線最大識別距離為1.5米左右。在UHF頻段(869MHz和902,928MHz)，系統的識別距離遠，可從幾米到幾十米。UHF頻段的自動識別系統主要應用在高速公路收費、集裝箱識別和鐵路車輛的識別、跟蹤等業務中。2.45GHz系統被動式系統(無源標簽)一般可提供1米左右的識別距離，主動式系統(有源標簽)也可以達到十幾米的識別距離。5.8GHz系統主要應用在交通領域，目前我國公路聯網收費系統暫行標準也把此頻段作為車輛識別的系統標準。

        3.2 RFID倉儲管理系統

        3.2.1 RFID倉儲管理系統的產生背景

        國內一部分大型醫藥企業近年來建立了比較完善的營銷網絡體系，而且部分實施了ERP企業資源管理系統。但在建設現代化的物流管理體系方面還存在許多不足，尤其在倉儲模式的建立和倉儲管理方面，仍停留在人工操作管理階段，落后的倉儲管理模式和設施，對于企業日益增長的貨物配送需求愈發難以適應。因此，應用先進的計算機網絡通信技術改變倉儲模式，實現倉庫管理的自動化已成為一種必然。

        現階段，在倉庫系統的內部，企業一般依賴于一個非自動化的、以紙張文件為基礎的系統來記錄、追蹤進出貨物，以人為記憶實施倉庫內部的管理。對于整個倉儲區而言，人為因素的不確定性，導致勞動效率低下，人力資源嚴重浪費。同時隨著貨物數量的增加以及出入庫頻率的劇增，這種模式會嚴重影響正常的運行工作效率。而現有已經建立的計算機管理倉儲系統，隨著商品流通的加劇，企業采用統一采購、統一配送的模式后，配送數量和配送次數也急劇增加，難以滿足倉儲管理實時性的要求。無線通訊網絡的解決方案開始為越來越多的企業所關注，無線通信技術在解決了倉儲管理操作人員的流動性問題的同時，實現了數據的實時傳輸。因此，無線實時倉儲管理系統成為醫藥行業倉儲和配送環節最好的解決方案。

        隨著業務量的不斷增長和客戶需求的不斷提升，倉儲管理也面臨著越來越大的挑戰，如何降低存貨投資，加強存貨控制，降低物流和配送費用，提高空間、人員和設備的使用率，縮短定單流程和補庫時間，成為了各個倉儲部門共同關心的問題。面對著新的需求，RFID倉儲管理解決方案應運而生，為您的倉儲管理帶來劃時代的變革。

        3.2.2 RFID倉儲管理系統的基本功能

        RFID無線實時倉儲管理系統是以商品條碼技術為核心，充分應用無線網絡通訊技術、地理信息系統和無線手持電腦終端，結合C/S和B/S體系結構建立的自動化實時倉儲管理系統。綜合考慮各行業現有的倉儲系統需求，自動化的倉儲系統基本功能如下:

        1、實時貨位查詢和貨位動態分配。通過掃描商品的條碼可以實時查詢其存儲的貨位，同時基于貨位庫存信息分配貨位或動態定義貨位。

        2、人力物力資源動態綜合分配?？梢曰诔鋈霂?kù)商品的批量動態地分配人力、物力，充分利用資源，提高系統的運行效率，減少浪費。

        3、倉庫系統綜合盤點功能。可以定期對整個倉庫系統進行全面盤點，產生差異表，便于復盤驗證。

        4、倉庫內部隨機抽查盤點功能?？梢苑謧}(cāng)庫、分區、分貨位進行隨機抽查，也可以針對特定類抽查。

        從技術角度而言，系統的建立必須滿足以下兩個條件:一是實時數據采集，由于人員操作的流動性，必須采用無線網絡技術和無線手持電腦終端。二是物品代碼規范化，而RFID的標簽采用EPC Global編碼規范，解決了每件物品唯一標識的問題。現代商業管理(包括倉儲管理系統)的基礎是商品的標識化。自動化的倉儲管理通過借助RFID技術建立貨位管理的規范化。

        自動化倉庫系統(AS/RS-Automated storage/retrieve system)是指能夠自動儲存和取出物料的系統。它使用多層貨架、能在巷道內的任何貨位儲存和取出貨物的搬運車以及計算機控制和通信系統，可以直接與其它生產系統相聯，應用RFID技術將自動化倉庫系統變?yōu)閷?shí)現。

        WMS按照常規和用戶自行確定的優先原則，來優化倉庫的空間利用和全部倉儲作業。對上，它通過電子數據交換(EDI)等電子媒介，與企業的計算機主機聯網，由主機下達收貨和定單的原始數據。對下它通過無線網絡、手提終端、條碼系統和射頻數據通信(RFID)等信息技術與倉庫的員工聯系。上下相互作用，傳達指令、反饋信息并更新數據庫，同時，生成所需的條碼標簽和單據文件。

        一個WMS的基本軟件包支持倉儲作業中的全部功能，從進貨站臺直到發貨站臺:

        3.3 SR_WMS系統功能模塊

        3.3.1 WMS倉儲管理系統構架

        倉儲管理系統(Warehouse Management System，略作WMS)是一個實時的計算機軟件系統，它能夠按照運作的業務規則和運算法則(algorithms),對信息、資源、行為、存貨和分銷運作進行更完美地管理，使其最大化滿足有效產出和精確性的要求。這里所稱的"倉儲"包括生產和供應領域中各種類型的儲存?zhèn)}庫和配送中心。倉儲管理子系統的功能模塊圖如下:

        外高橋倉庫平面圖貨架

        3.3.2 軟件構架

        系統系統:RFID Server及Application Server 應用軟件:

        SR-RFID Server Kernel 運行于SR-RFID 服務器

        SR-APP Server Kernel 運行于SR-APP服務器上

        SR-TAG-PRINT標簽打印控制程序

        SR-ONS數據庫運行于Local ONS Server

        ONS中間件提供SR Information Service SR-PDA 移動RFID設備上的應用程序RFID應用服務器、控制服務器、路由器和機柜服務器參數:

        熱輻射: 550W 聲音輻射: 65dB 電源: 585W 電源供應類型: 自動重啟 重量: 12.7Kg 高度: 43mm 寬度: 440mm 深度: 686mm 路由器參數外形尺寸: 220mm x 145mm x 44mm 電源: 220VAC,50Hz 機柜參數 重量: 60Kg 高度: 22,=1.2M 寬度: 440mm 深度: 900mm

        3.3.3 標簽編碼結構

        貨箱及貨物-系列化全球貿易標識代碼(SGTIN-96) 對于貨箱及貨物采用SGTIN(Serialized Global Trade Identification Number)編碼結構，基于EAN.UCC通用規范中的全球貿易項目代碼GTIN。 SGTIN-96結構、標頭和各字段的十進制容量標頭對于分為貨位采用SGLN(Serialized Global Location Number)編碼結構，基于EAN.UCC通用規范中的全球貿易項目代碼GLN。

        3.3.4 應用系統

        后端系統:WMS系統

        前端系統:

        (1), RFID Server

        (2), Application Server

        (3), 手持式讀寫器

        3.3.5 手持式讀寫器

        主界面

        用戶登錄

        當操作人員使用手持式讀寫器時，首先進行用戶登錄，輸入用戶名、密碼后進入WGQ倉庫管理系統主界面，以后的每一步驟操作將保存操作人員、操作時間到操作日志。

        3.3.6 檢測門

        出、入庫倉庫門的情況:分為入庫檢測門和出庫檢測門，各安裝一套R(shí)FID Server。收貨入庫的叉車走入庫檢測門，出庫的叉車走出庫檢測門。同一時間每次處理一個單據，所以要求叉車逐一通過檢測門，確保叉車以正常速度通過檢測門

        3.4 RFID流程描述

        3.4.1 收貨及上架

        3.4.1.1 RFID常規收貨流程

        預收貨

        1. WMS系統接收到發貨方的送貨單后，預排貨位使用計劃，生成ASN收貨單、預擺放單

        2. WMS系統為收貨單中的所有貨物生成移動單元編號，并打印條碼及RFID標簽。標簽編號與移動單員編號建立映射關系。

        開始收貨

        1. Application Serve下載收貨單

        2. 貨物到達后，Application Server調出收貨作業單，工作人員根據完成托盤、貨箱、貨物進行貼條碼、RFID標簽。

        3. 將貼有RFID標簽的托盤、貨箱及貨物進入入庫待檢區，通過固定式RFID Server或手持式讀寫器，讀取托盤及貨物的標簽，取得全部貨物信息, 并將數據傳輸?shù)紸pplication Server。

        4. Application Server核對采集到的數據與收貨指令是否相符。如果相符，則提示正確，如果不相符，進行多貨、少貨處理或數量修正，此步操作需要人工干預完成貨物核對工作。

        5. 允許對收貨數據分部保存(如每一托保存一次)，數據保存在Application Server中。

        6. 重復2，3，4步驟，當收貨單中所有行號的貨物審核完成后，提交收貨單編號、行號、移動單元編號、RFID標簽ID、貨箱貨物數量、件數等到WMS系統，請求收貨確認，通訊完成后更新“收貨確認”狀態。

        7. WMS系統生成上架單

        8. 叉車司機根據上架清單到指定貨位，或通過手持式讀寫器掃描RFID標簽“貨品定位”功能，得到分配的貨位。

        9. 到達貨位后，掃描貨位標簽，手持式讀寫器將會自動下載該貨位的上架清單，顯示到手持式讀寫器的屏幕。

        10. 司機用手持式讀寫器掃描貨物上的標簽，根據上架清單進行匹配校驗

        11. 匹配正確后通過手持式讀寫器將“貨位編號、移動單員編號、RFID標簽ID、數量等”提交到WMS系統，發送“上架確認”請求，WMS系統執行上架確認操作，完成狀態更新。

        12. 常規收貨完成。

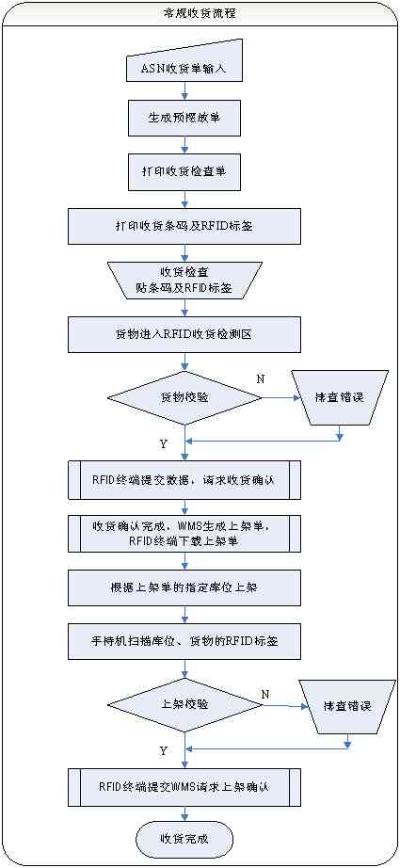

        3.4.1.2 常規收貨流程圖

        3.4.1.3 RFID快速收貨流程

        預收貨

        1. WMS系統接收到發貨方的送貨單后，預排貨位使用計劃，生成ASN收貨單

        2. WMS系統生成相應數據的移動單元編號及RFID標簽ID，并打印條碼及RFID標簽

        開始收貨

        1. 工作人員將預生成的條碼及標簽，貼到托盤、貨箱、貨物上。

        2. 叉車司機送貨物到空閑貨位，在手持式讀寫器進入“上架操作”界面，通過手持式讀寫器掃描貨位入進行“申請貨位”操作，當申請完成后可進行上架工作。

        3. 手持式讀寫器掃描貨位標簽、貨物標簽。將得到的貨位編號、RFID標簽編號、移動單元編碼、貨物數量完成WMS快速上架數據的提交。

        4. 重復2、3步驟，當收貨清單中的所有貨物上架完成后，向WMS提交收貨單編號，發送“收貨確認”請求。

        5. WMS系統執行“收貨確認”操作，完成狀態更新。

        6. 快速收貨完成。

        3.4.1.4 快速收貨流程圖

        3.4.2 移庫

        3.4.2.1 移庫流程

        1. 通過手持式讀寫器操作界面，進入“移庫操作”

        2. 掃描貨物上面的RFID標簽或貨位RFID標簽，得到該貨位下的貨物明細清單(移動單員編號、RFID標簽等資料)

        3. 將一托貨物送至一個空閑貨位

        4. 手持式讀寫器掃描一個空閑貨位的RFID標簽，得到新貨位編號 5. 選擇輸入移庫調整原因代碼

        6. 手持式讀寫器將移庫數據(移動單員編號、 RFID標簽、原貨位編號、新貨位編號)提交到WMS，完成移庫操作，并返回結果

        7. 工作人員將貨物擺放到新的貨位

        3.4.2.2 移庫流程圖

        3.4.3 分離

        3.4.3.1 分離流程

        1. 通過手持式讀寫器操作界面，進入“分離操作”

        2. 掃描貨物上面的RFID標簽或貨位RFID標簽，得到該貨位下的貨物明細清單(移動單員編號、RFID標簽等資料)

        3. 從貨位貨物里選擇一箱(件)或多箱(件)貨物，擺放到一個新托盤

        4. 在新托盤上面，貼上預先生成的條碼及RFID標簽(即一個新的移動單元編號)

        5. 將一托貨物送至一個空閑貨位

        6. 通過手持式讀寫器掃描空閑貨位標簽，得到新貨位編號

        7. 選擇分離調整原因代碼

        8. 手持式讀寫器將分離數據(原移動單員編號、新移動單元編號、RFID標簽、原貨位編號、新貨位編號、分離數量、調整原因等)提交到WMS，WMS執行分離操作，并返回結果

        9. 工作人員將貨物擺放到新的貨位

        3.4.3.2 分離流程圖

        3.4.4 揀貨及出庫

        3.4.4.1 揀貨及出庫流程

        1. 在WMS系統里的“配貨及發運”中，根據訂單生成“揀貨單”

        2. WMS打印“揀貨清單”

        3. Application Server下載揀貨單

        4. 叉車司機根據揀貨單到指定貨位，手持式讀寫器進入“揀貨操作”，通過手持式讀寫器掃描貨位的RFID標簽，下載當前貨位下的待揀貨物明細

        5. 司機用手持式讀寫器掃描貨物上的標簽，核對移動單元編號、揀貨數量及貨物信息，完成當前貨位的揀貨

        6. 司機將貼有RFID標簽的托盤、貨箱及貨物進入出庫待檢區，通過固定式RFID Server或手持式讀寫器，讀取托盤及貨物的標簽，取得全部貨物信息, 并將數據傳輸?shù)紸pplication Server。

        7. Application Server核對采集到的數據與“揀貨清單”是否相符。如果相符，則自動更新為揀貨狀態。如果不相符，進行多貨、少貨處理核對流程，此步操作需要人工干預完成貨物核對工作。由于一個揀貨單可能由多托貨物組成，所以每一托貨物的揀貨狀態允許分批保存，數據暫存于Application Server

        8. 重復4、5、6、7步驟，當揀貨單上面的貨物全部通過出庫待檢區審核完成后， Application Server向WMS系統發送揀貨單編號請求“揀貨確認”，通訊完成后WMS更新單據狀態為“揀貨確認”

        9. WMS系統打印“揀貨確認報告”

        10.WMS系統生成“發送單”并打印

        11.完成發運準備工作，如打包封裝、標簽后續處理回收等工作 12.出貨后，WMS系統發送“發運確認”

        13.揀貨及出庫結束

        3.4.4.2 揀貨及出庫流程圖

        3.4.5 盤點

        3.4.5.1 盤點流程

        1. 在WMS系統里根據盤點條件產生“盤點清單”

        2. WMS打印“盤點清單”

        3. 手持式讀寫器下載“盤點清單”，初始化所有記錄為尚未盤點

        4. 工作人員到指定貨位，手持式讀寫器進入“盤點操作”，通過手持式讀寫器掃描貨位的RFID標簽，并根據“盤點清單”校驗貨位是否在“盤點清單列表中”，并下載當前貨位下的貨物明細(貨主、貨品名稱、移動單元編號、RFID標簽ID、箱數、件數等)

        5. 手持式讀寫器掃描貨物上的標簽得到標簽ID及移動單元編號

        6. 核對當前貨物的箱數、件數，當實際數量同庫存數量存在差異時，在手持式讀寫器終端填寫實際數量，保存數據，將狀態更新為“差異記錄”。當實際數據與庫存數據一致時，將狀態更新為“正常記錄”

        7. 重復4、5、6步驟，當所有盤點清單的記錄掃描完成(即不存在“尚未盤點”的記錄)

        8. 在手持式讀寫器提交“上傳盤點數據”，WMS接收數據并保存

        9. WMS生成“盤點差異報告”

        10.打印盤點差異報告

        11.根據盤點差異報告進行處理

        12. 盤點完成

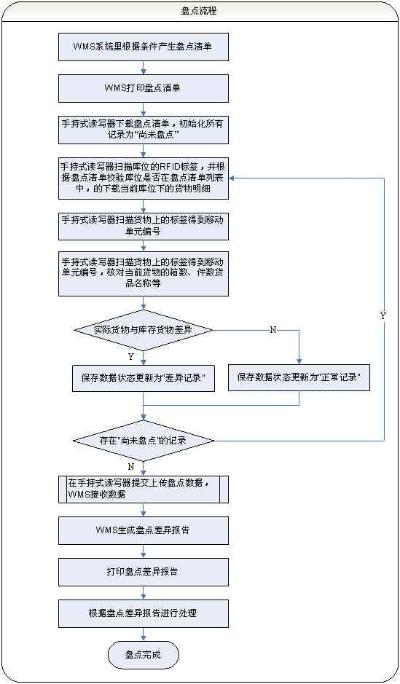

        3.4.5.2 盤點流程圖

        3.4.6 其它管理模塊

        , 操作人員管理

        , 倉庫庫區貨位編碼管理

        , 數據字典管理

        , 調整原因代碼

        3.4.7 RFID與WMS接口定義(開放源代碼)

        3.4.7.1 通訊協議

        HTTP協議，TCP/IP協議

        3.4.7.2 通訊方式

        由RFID服務器定時向WMS查詢得到尚未處理的單據，并下載數據

        下載時間參數由用戶定義，可動態調整 可以通過手動觸發下載操作

        3.4.7.3 XML通用格式定義 說明:

        result:

        0- 成功

        其它-失敗

        description:

        文字描述

        data:

        根據不同的接口提供相應的內容 例:

        <?xml version="1.0" encoding="GBK" ?> - <response>

        <result>0</result>

        <description>通訊正常</description> - <data>

        …

        </data>

        </response>

        3.4.7.4 接口函數

        1. 單據查詢

        函數名:String getOrderList()

        返回:xml格式字符串

        說明:

        orderNO:單據編號

        type:單據類型

        1:收貨單

        2:上架單

        3:揀貨單

        4:盤點單

        例:

        <orderList>

        <orderNO>000000000004</orderNO>

        <type>1</type>

        </orderList>

        …

        2. 單據下載

        函數名:String downloadOrderInfo(String orderNO, int type)

        返回:xml格式字符串

        說明:

        orderNO:單據編號

        type:單據類型

        oderInfo:單據信息

        orderMainInfo:主表信息

        orderDetails:明細記錄

        例:

        <order>

        <orderNO>000000000004</orderNO>

        <type>1</type>

        <orderInfo>

        <orderMainInfo></orderMainInfo>

        <orderDetails>

        …

        …

        …

        </orderDetails>

        </orderInfo>

        </ordert>

        3. 收貨單下載

        調用接口:String downloadOrderInfo(String orderNO, int type=1)

        入口參數:

        orderNO:單據編號

        type:單據類型=1

        返回參數:

        orderMainInfo:收貨單號(Receipt NO.)、貨主(Storer)、 進倉日期

        (ReceiptDate)、海關編號(CustomsId)、提運單號(B/L)、Ciq入庫單號

        (CiqId)、訂單號(PO NO.)、貿易方式(TradeMode)、運輸方式(TransMethod)、

        航班(Voyage)/船號(Vessel)

        orderDetails: 托盤編號(palletID)、移動單元編號(ContainerID)、

        狀態(Status)、標簽編號(Tag ID)、商品編號(SKU)、中文品名(Name)、預

        期數量(Expected Quantity)、箱數(Case)、單位

        4. 上架單下載

        調用接口:String downloadOrderInfo(String orderNO, int type=2)

        入口參數:

        orderNO:單據編號

        type:單據類型=2

        返回參數:

        orderMainInfo:上架單號(Receipt NO.)、貨主(Storer)、 進倉日期(ReceiptDate)、海關編號(CustomsId)、提運單號(B/L)、Ciq入庫單號(CiqId)、訂單號(PO NO.)、貿易方式(TradeMode)、運輸方式(TransMethod)、航班(Voyage)/船號(Vessel)

        orderDetails: 庫區貨位編號(ShelfID)、托盤編號(palletID)、移動單元編號(ContainerID)、狀態(Status)、標簽編號(Tag ID)、商品編號(SKU)、中文品名(Name)、預期數量(Expected Quantity)、箱數(Case)、單位

        5. 揀貨單下載

        調用接口:String downloadOrderInfo(String orderNO, int type=3)

        入口參數:

        orderNO:單據編號

        type:單據類型=3

        返回參數:

        orderMainInfo:揀貨單號(Receipt NO.)、貨主(Storer)、收貨人(Receiver)、貨物屬性(Tax Status)、準備人(Prepared By)、揀貨人(Picked By)、狀態(Status)

        orderDetails: 庫區貨位編號(shelfID)、托盤編號(palletID)、移動單元編號(ContainerID)、狀態(Status)、標簽編號(Tag ID)、商品編號(SKU)、中文品名(Name)、箱數(Case)、件數(Quantity)、單位

        6. 盤點清單下載

        調用接口:String downloadOrderInfo(String orderNO, int type=4)

        入口參數:

        orderNO:單據編號

        type:單據類型=4

        返回參數:

        orderMainInfo:盤點單號(Receipt NO.)、時間(Timestamp)、盤點人(Picked By)、狀態(Status)

        orderDetails: 庫區貨位編號(shelfID)、托盤編號(palletID)、移動單元編號(ContainerID)、狀態(Status)、標簽編號(Tag ID)、商品編號(SKU)、中文品名(Name)、箱數(Case)、件數(Quantity)、單位

        7. 盤點記錄上傳

        調用接口:String confirmOrder(String xmlData)

        入口參數:xmlData

        orderMainInfo: 盤點單號(OrderNO)、時間(Timestamp)、操作人(OperID)

        orderDetails: 單據編號(OrderNO)、庫區貨位編號(shelfID)、托盤編號(palletID)、移動單元編號(ContainerID)、標簽編號(Tag ID)、箱數(Case)、件數(Quantity)、操作人(OperID)

        返回參數:

        result:

        a) 成功

        其它-失敗

        8. 收貨確認

        調用接口:String confirmOrder(String xmlData)

        入口參數:xmlData

        orderMainInfo:收貨單號(OrderNO NO.)、時間(Timestamp)、操作人(OperID)、狀態(Status)

        orderDetails: 單據編號(OrderNO)、庫區貨位編號(shelfID)、托盤編號(palletID)、移動單元編號(ContainerID)、狀態(Status)、標簽編號(Tag ID)、商品編號(SKU)、中文品名(Name)、箱數(Case)、件數(Quantity)、單位

        返回參數:

        result:

        0- 成功

        其它-失敗

        9. 揀貨確認

        調用接口:String confirmOrder(String xmlData)

        入口參數:xmlData

        orderNO:揀貨單編號(orderNO)

        operID: 操作人(OperID)

        返回參數:

        result:

        0- 成功

        其它-失敗

        10. 移庫請求

        調用接口:String displaceRequest(String xmlData)

        入口參數:

        xmlData:移動單員編號、 RFID標簽、原貨位編號、新貨位編號

        返回參數:

        result:

        0- 成功

        其它-失敗

        11. 分離請求

        調用接口:String detachRequest(String xmlData)

        入口參數:

        xmlData: 原移動單員編號、新移動單元編號、RFID標簽、原貨位編號、

        新貨位編號、分離數量、調整原因等

        返回參數:

        result:

        1- 成功

        其它-失敗

        3.5 應用RFID技術的WMS的優勢

        1. 減少生產停機時間;

        2. 避免錯誤揀貨而導致生產延遲;

        3. 降低揀貨周期，實現對市場變化的快速響應;

        4. 跨倉庫的存貨調度的全面可見;

        5. 優化人員、設施和設備的成本;

        6. 有效管理人員、車輛、貨物入、出港區;

        7. 信息收集自動化;

        8. 貨物調度間的核對自動化;

        9. 可更改電子標簽上的資料 而無須更改產品包裝;

        10. 降低錄入率

        11. 倉位報警、防盜、實時監控

        這些效果無疑會帶給倉庫明顯的效益:

        1. 空間利用率能提高20%;

        2. 物理盤點的執行成本能大幅度減少;

        3. 發運準確度達到95%(托盤運輸?shù)墓究梢猿^(guò) 99.9% 的準確度);

        4. 計費性退貨減少80%;

        5. 安全存貨降低;

        6. 勞動力成本節約最多可得40%。

        7. 這些最終都為倉庫帶來巨大的經濟效益。

        應用RFID無線技術將改善供應鏈自動化，提高客戶服務水平

        通過在跨組織界限的共享實施中實現RFID技術，可以最大化其在供應鏈中的價值。從近期來講，上游供應商和制造商會同下游的分銷和零售商可以采用貨箱、托盤、包裝標記來跟蹤供應鏈鏈中的產品，從而降低存貨量以減少流動資金的占用，更精確高效地存儲產品并增加銷售。

        通過RFID，生產制造商可以在整個生產線上下的所有點上、貨物堆放地、甚至在整個產品生命周期對產品進行跟蹤。同時，依靠RFID實現數據的端到端可視化，使自動化預測和推動貿易伙伴的真正合作成為可能。另外，投資回報還體現在對勞動成本的影響上:依靠自動化更好的管理使用資源，減少發運錯誤、貨物丟失和多余的數據讀取操作，從而帶來生產效率的提高。

        對于零售商，能夠?qū)Ξa(chǎn)品從商店后門到銷售場所的整個過程的有效管理。使用RFID技術后，依靠自動化程度的提高、倉庫空間的最大利用、存貨的最大可能減小、貨物丟失的降低、需方對產品調動的深入了解，提供了更完美的客戶服務，使得供應鏈流程得到了極大的改進。

        第二章 硬件設備技術規格及性能

        4.1 服務器設備參數

        4.1.1 RFID服務器

        CPU: Intel? Xeon? Processor 2.80GHz, 1MB L2 Cache MEMORY: 512MB, DDR2 SDRAM Memory,400MHz, ECC (2 DIMMS) HARD DRIVE: 80G SATA

        LAN: 10/100Mbps Ethernet Card

        CD-ROM: 48X CD-ROM

        OS: WINDOWS 2000/WINDOWS 2003 Software Module: SR-RFID Server Kernel

        4.1.2 Application應用服務器

        CPU: Intel? Xeon? Processor 2.80GHz, 1MB L2 Cache MEMORY: 512MB, DDR2 SDRAM Memory,400MHz, ECC (2 DIMMS) HARD DRIVE: 80G SATA

        LAN: 10/100Mbps Ethernet Card

        CD-ROM: 48X CD-ROM

        OS: WINDOWS 2000/WINDOWS 2003

        Software Module: SR-APP Server Kernel, SR-TAG-PRINT, SR-DB

        4.2 讀卡器設備參數

        供應商: Inside Technology MODEL: Hand’IT-2G?

        Electrical characteristics

        Idle/standby current: 5mA / 0mA RF active current: < 50mA @ 3.3V

        General specifications

        RF operating frequency: 13.56MHz Operating temp: -20? to +70?

        Operating distance: up to 4 cm Anti-collision management: yes Antenna: built-in

        Internal security: built-in External security: SAM support RF modulation index: 10% or 100%

        Interfaces

        Host interfaces: PCMCIA/Compact Flash Baud Rate: default 115.2 kbps ISO standards: 14443 A/B, 15693 and FeliCa?

        Operating systems compatibility: Windows? 98/XP/Me/2000/Pocket PC

        2002/2003/Mobile? 2003/CE.NET 4.2

        供應商: Alien Technology

        MODEL: ALR-9780

        FREQUENCY: 902-928 MHz ISM band –FCC certified

        for unlicensed use

        RFID PROTOCOL: EPC Class 1, read/write ANTENNAS: 4-ports, circular or linear polarization,

        6 dBi, 6 meter cables, reverse polarity TNC POWER SUPPLY: 12VDC, 2A (unregulated) COMMUNICATION INTERFACE: RS232; 9-pin, Sub D (female) LAN INTERFACE: 10baseT Ethernet INPUTS/OUTPUTS: 4 programmable logic I/O INDICATORS: Power, RF, Sniff, Lock OPERATING TEMPERATURE: 0C to +50C (+32F to +122F)

        4F to +158F) STORAGE TEMPERATURE: -20C to +70C (-DIMENSIONS: 11.98 inches (height) x 9.00 inches(width) x 1.72

        inches (depth)

        WEIGHT: 4 lbs

        供應商: Symbol Technology

        MODEL: MC9000-G with RFID

        FREQUENCY: 902-928 MHz

        RFID PROTOCOL: EPC Gen 1 (Class 0 & Class 1) and Gen 2-Ready via firmware

        upgrade

        ANTENNAS: Integrated, linearly polarized

        POWER SUPPLY: 12VDC, 2A (unregulated) READ RANGE: 0.2 ft. to 10 ft./6.09 cm to 304.8 cm

        WRITE RANGE: 1 ft. to 2 ft./30.5 cm to 60.9 cm OUTPUT POWER: 1W (4W EIRP)

        COMMUNICATION: WLAN, 802.11b

        DATA RATE: 11 MB per second

        OPERATING TEMPERATURE: -4? to 122? F/-20? to 50?C)

        STORAGE TEMPERATURE: -25? to 160? F/-40? to 70? C

        DIMENSIONS: 10.75 in. L x 4.7 in. W x 7.7 in. H

        27.3 cm L x 11.9 cm W x 19.5 cm H

        WEIGHT: 35.4 oz./1 kg (includes battery, scanner and radio)

        4.3 標簽參數

        供應商: Alien Technology

        MODEL: ALL-9354-02 "M"

        DIMENSION: 98.4 x 32.8 mm

        MATETIAL SURFACE: For use on corrugate, plastic and paper

        供應商: Inside

        MODEL: PicoPass? 2KS

        Standard protocol: ISO15693,ISO14443B and optional ISO14443A version

        Carrier frequency: 13.56MHz Baud rate: 26 kbps - ISO 15693, 106 kbps - ISO 14443B or 424 kbps - ISO 14443B

        Anti collision: 50 chips/s for ISO 15693, 100 chips/s for ISO 14443B

        Unique serial number: 64 bits EEPROM memory size: 2 kbit

        Memory organization: 8 bytes block Secure stored value area: 65534 units Recharging counter: 65535 times Cryptographic Authentication: 64 bits key length Key area: Credit and Debit keys for secure pages

        Read/Write protection with Authentication: Yes Write-once area: Yes

        EEPROM cycle: Over 100K cycles EEPROM data retention: 10 years Operating temperature: -40 to 70?C

        4.4 標簽打印機參數

        供應商: Zebra

        MODEL: Zebra R170xi (UHF)

        DIMENSION: Width: 13.15” (334.4 mm)

        Height: 15.5” (393.7 mm)

        Depth: 19.5” (495.3 mm)

        WEIGHT: 67 lbs. (30.5 kg)

        RESOLUTION: 300 dpi/12 dots per mm

        供應商: Zebra

        MODEL: Zebra R 2844 (HF)

        DIMENSION: Width: 7.9”/201 mm

        Height: 6.8”/172 mm

        Depth: 9.75”/248 mm

        WEIGHT: 3.2 lbs/ 1.4 kg

        4.5 其他硬件設備

        4.5.1 路由器參數

        DIMENSION: 220mm x 145mm x 44mm POWER: 220VAC,50Hz

        STANDARDS: IEEE 802.3 (10BaseT), IEEE 802.3u (100BaseTX) PORTS: FOUR 10/100, Auto-MDI/MDIX, RJ-45 Ports

        4.5.2 無線路由接收器參數

        DIMENSION: 186 mm x 63 mm x 154.5 mm POWER: 12VDC, 1A

        STANDARDS: DOCSIS 1.0, DOCSIS 1.1, DOCSIS 2.0, IEEE

        802.11g, IEEE 802.11b.

        PORTS: 4 RJ-45 10/100, 1 USB, 1 Female Coax F-Connector LEDS: Power, Cable, Activity, Ethernet, USB, Wireless

        4.5.3 PDA參數

        供應商: HP

        MODEL: HP iPAQ Pocket PC hx2410 OS: Windows Mobile 2003 Second Editon

        CPU TYPE: Intel PXA270

        CPU CLOCK: 520MHz

        ROM: 64M

        RAM: 64M

        PORT: USB/Infrared/BlueTooth/WiFI/TYPE II CF/SD

        WEIGHT: 164.4克

        DIMENSION: 119.4×76.6×16.3mm
