ECS2010產品控制原理

中央空調（冷/熱水機組）系統的建設(設備的投入、電網的設計等)都是按照最大負荷來設計的，因此中央空調（冷/熱水機組）大部分時問都處于部分負荷狀態下，在實際運行中，中央空調（冷/熱水機組）負荷減少時并沒有減少多少消耗的能量，顯然這是不合理的。隨著技術的進步，促進了變頻器的小型化和實用化，為了降低中央空調（冷/熱水機組）系統的能源浪費，人們開始采用變頻器來控制空調系統的水泵和風機實現節能的效果。

傳統的中央空調（冷/熱水機組）控制方法通過采集水循環系統的壓差和溫度，采用可編程序控制器（PLC），對水泵進行PI（比例、積分）調節控制或者PID（比例、微分、積分）調節控制，以實現節能。PLC能實現簡單的邏輯功能，最常見的節能控制方法有恒溫差控制和恒壓差控制，PLC控制方法可以達到一定的節能效果，而且PID控制原理簡單、使用方便，價格也比較便宜，但其也存在一些不足：

PI或者PID調節器最重要調節系數Kp(比例系數)、Ti（積分時間常數）、Td （微分時間常數）只能是一個固定值，通常是在設備調試階段，由經驗豐富的調試人員手工整定的，數據一旦整定后，它就是固定不變的了，不能隨著受控環境的變化而自動調整。而實際上，中央空調（冷/熱水機組）系統是一個時變的動態系統，其運行工況是和氣候條件、建筑物材料、建筑內人流量等多種因素密不可分的，是隨時變化的。因此，靜態參數的控制方法并不適合于中央空調（冷/熱水機組）系統的節能控制。此外，PLC只能實現單參量的簡單控制功能，當用于控制中央空調（冷/熱水機組）系統這樣多參量、非線性時變高耦合復雜系統時，容易引起系統震蕩，使得控制溫度在較大范圍內變化，及影響了系統的穩定性、又降低了空調系統的舒適性。

針對PID控制方法的不足，有些廠家提出了一些基于人工智能技術的控制方法，其中比較有代表性的是中央空調（冷/熱水機組）節能模糊控制方法。該控制方法主要是模擬人類的思維模式，當一個熟練的操作工人，遇到工況變化的情況，經過自身大腦的思維判斷，給出控制量來控制系統。例如當工人發現冷凍水供回水溫差小于某個設定值（系統負荷降低），可以選擇降低冷凍泵的控制頻率，達到節能的效果。而當冷凍水供回水溫差大于某個設定值（系統負荷增加），則必須增加冷凍泵的控制頻率，保證空調系統制冷效果。

中央空調（冷/熱水機組）節能模糊控制方法主要是模擬人類的思維模式來對中央空調（冷/熱水機組）系統進行控制，包括了溫差偏差變量模糊化、溫差偏差變化率模糊化、模糊推理、模糊量清晰化處理和清晰量輸出等幾個主要過程。和傳統PID方法相比，更加符合中央空調的復雜性、動態性和模糊性，能夠?qū)崿F(xiàn)比PID更加精準的控制效果，實現更大的節能效果。但是它也同樣存在著一些不足。

首先模糊控制方法是根據專家的豐富實踐經驗和思維過程構建的模糊規則，然后依此規則作為控制控制的基礎，因此規則庫制定方法對控制效率有著決定性作用，但是規則庫的建立需要依賴大量的實踐數據，從大量的應用環境中收集最有效的控制規則，但是如何評價采用的規則是最有效的，現在并沒有定論。而且規則庫考慮的是大多數應用的普遍性，但是每個具體應用的工況也是有所區別，因此并不能達到最優化的控制。最終要一點，采用模糊控制方法主要只是針對了中央空調（冷/熱水機組）系統中的水泵系統進行節能控制，而水泵變頻對制冷主機效率和冷卻塔效率的影響并沒有考慮，例如冷卻水泵降低頻率可以節省水泵電量，但是主機的耗電量有可能會上升，因此這種方法并不能體現系統整體節能的最優化控制。

綜上所述，通過檢測和控制技術發現建筑物中合理能耗，按照需求供給能量，則就能夠?qū)崿F(xiàn)中央空調系統的節能。當前的中央空調（冷/熱水機組）節能控制策略主要針對系統中的單個設備和局部環節，事實已經證明這種控制策略并不能很好的實現節能的要求。由于中央空調本身是一個熱交換過程，具有大滯后、多干擾特點，是一個多輸入多輸出的高度耦合系統，所以為了提高控制的效果，必須從整體上和以負荷為對象來考慮系統的設計。

為了解決中央空調（冷/熱水機組）節能優化控制問題，上海信業智能科技股份有限公司和清華大學自控系聯合開發了ECS2010中央空調（冷/熱水機組）調適系統，該系統通過全面的參數采集，實時監控中央空調（冷/熱水機組）系統的運行，將冷凍站系統中各電氣設備耗能情況實時計量分析，建立運行專家系統數據庫，對冷凍站設備的能耗模型進行辨識。冷凍水采用動態規則模糊控制算法，根據運行狀況在線更新規則庫；冷卻水采用啟發式搜索算法對系統總能耗進行實時優化，在保證制冷量的前提下使系統的總能耗最低。

ECS2010中央空調調適系統是由中央管理站、各種現場數字控制器及各類傳感器、遠傳智能電表組成的、能夠完成多種控制及管理功能的網絡系統。它是隨著節能減排在社會前景中的應用而發展起來的一種智能化電氣節能控制管理網絡。目前，系統中的各個組成部分已從過去的非標準化的設計產生，發展成標準化、專業化產品，從而使系統的設計安裝及擴展更加方便和靈活，系統的運行更加可靠，系統的投資大大降低。

ECS2010軟件

2.1系統簡介

中央空調系統包括冷凍水循環、主機制冷劑循環和冷卻水循環三個循環系統，通過冷凍水將末端熱量傳遞到主機，再由主機制冷劑循環傳遞到冷卻水，由冷卻水傳遞到冷卻塔，然后由冷卻塔將熱量散發到大氣中。

2.2安裝說明

硬件配置：

服務器端：CPU:P4 3.6G/HZ,1G內存,120G硬盤

客戶端：CPU:PIII, 512MB內存，60G硬盤

軟件配置：

操作系統：Windows XP/2000（客戶端），Windows NT/2003(服務器端)

瀏覽器：Internet Explorer 6.0或以上版本

后臺數據庫:SQL SERVER 2000(SP4)/2005

安裝要求：

企業要有相應的計算機網絡結構，及帶有域功能的計算機網絡，所以首先要在服務器上配置計算機的域，然后把每臺客戶機都加入到該域中，這樣就能保證了每個計算機都能訪問域中的任何一臺計算機以及域服務器及數據庫服務器。

使用ECS2010中央空調節能系統，客戶端只要安裝了該軟件的客戶端軟件就可以運行該軟件，服務器端需要安裝有SQL SERVER 2000，并且打有SP4的補丁。

2.3系統功能說明

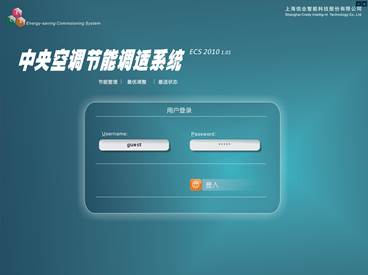

ECS2010中央空調節能系統登錄界面如下圖3-1所示：

圖3-1  登錄界面

用戶在username和password欄輸入輸入用戶和密碼，點擊登入按鈕，如果用戶名密碼驗證通過才能進入到本系統中，如果用戶在輸入用戶名和口令的時候出現錯誤的話，系統會提示相關錯誤信息。

系統支持用戶的分級管理，權限分為普通用戶、系統操作員和系統管理員三個級別。普通用戶可以查看系統實時運行狀態，查看系統歷史運行數據曲線等；系統操作員可以除了包含普通用戶權限之外，還可以對設備啟停進行控制，調整系統運行策略；系統管理員權限包含系統操作員的所有功能，此外還可以對系統的重要參數進行設置。

進入到系統后你會看到如下的界面菜單，也就是系統的主界面菜單（如圖3-2所示）：

圖3-2

系統主要功能分成5個大類，包括實時監控、數據分析、數據報表、系統日志和實時幫助，其中實時監控包括實時運行、實時能效比、主機系統、冷凍泵系統、冷卻泵系統、冷卻塔系統、控制策略共7個子菜單；數據分析包括系統COP分析、主機COP分析、冷凍泵分析、冷卻泵分析、冷卻塔分析、冷凍水分析、冷卻水分析和綜合分析共8個子菜單；數據報表包括系統組件報表、水溫報表和節費與減排報表共3個子菜單；系統日志部分包括報警日志和操作日志；實時幫助可顯示公司和產品相關信息。下面對系統中主要子系統功能進行介紹。

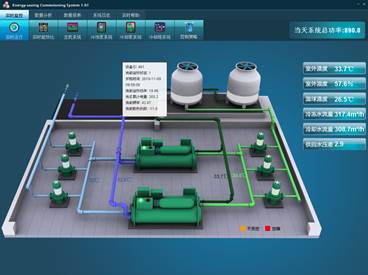

系統實時運行界面

圖2-3 實時運行界面

實時運行界面如圖2-3所示，界面可顯示系統中各個機電設備的運行狀態及相關參數顯示。

設備（空調主機、冷卻冷凍水泵、冷卻塔）正常運行時，界面上會仿真模擬設備運行，例如冷卻塔風機旋轉等。設備停止運行，則相應設備顯示停止?fàn)顟B(tài)。當設備存在故障或者是不受控狀態（旁路或者就地）時，該設備會通過不同的顏色顯示相應的狀態。

界面可實時顯示系統中的重要運行參數。在系統的管路附近，標注了當前管道的水溫，有冷凍水出水、回水溫度和冷卻水出水、回水溫度，在界面的右邊，顯示了當前室外溫度、濕度、濕球溫度、冷凍水流量、冷卻水流量和供回水壓差。

當鼠標移動到設備上面時，可以顯示該設備的相關信息，包括開關機時間、當前運行頻率等。雙擊設備，可以跳轉到設備的運行界面。

實時能效比監控界面

圖2-4實時能效比監控

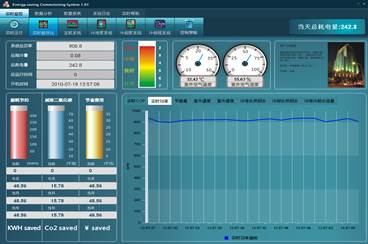

實時能效比監控界面如圖2-4所示，界面分成三個部分，上端從左到右分別顯示系統實時統計信息（總功率、總制冷量、總耗電量、總運行時間）、系統實時COP值、室外溫度、室外濕度和建筑環境的相關介紹。

界面左下方區域可實時計算并顯示系統當日、當月、當年的節省電量，根據電量計算的CO2減排量和節省費用數量。

界面右下方區域顯示系統中重要數據的實時曲線，包括實時COP曲線、實時功率曲線、節能量曲線、室外溫度曲線、室外濕度曲線、冷凍水供回水曲線、冷卻水供回水曲線、冷凍冷卻水流量曲線。點擊上面的標簽欄進行切換曲線類型。

主機系統監控

主機系統監控界面中可實時查看系統中制冷主機的運行狀態參數，包括主機設備運行狀態、故障狀態、設備實時功率、三相電流、三相電壓；

界面中間通過動畫模擬顯示設備的運行狀態，同時實時顯示了與主機相關的幾個重要參數，冷凍水進水出水溫度、冷卻水進水出水溫度。

在界面的右面可以對系統中的主機設備進行選擇，可顯示主機的一些統計參數，包括當天累計時間、總共累計時間、當天累計電量、總共累計電量、當天開機時間和當天關機時間等。

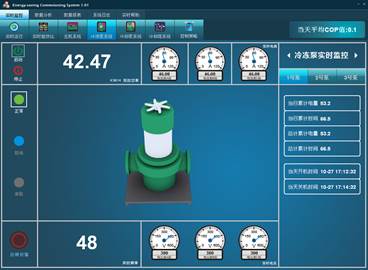

冷凍泵設備監控界面

冷凍泵系統監控界面中可實時查看系統中冷凍水泵的運行狀態參數，包括水泵運行狀態（運行停止）、工作模式（正常就地旁路）、故障狀態、設備實時功率、設備實時運行頻率、三相電流、三相電壓；

在界面的右面可以對系統中的設備進行選擇，可顯示冷凍泵的一些統計參數，包括當天累計時間、總共累計時間、當天累計電量、總共累計電量、當天開機時間和當天關機時間等。

系統操作員可以通過左上角的設備啟停按鈕來啟停設備，當點擊運行/停止按鈕時，系統會彈出相應的提示框確認操作，當操作確認成功后，系統會對設備發送相應的啟停命令，實現對設備的啟停操作。

冷卻泵設備監控界面

冷卻泵系統監控界面中可實時查看系統中冷凍水泵的運行狀態參數，包括水泵運行狀態（運行停止）、工作模式（正常就地旁路）、故障狀態、設備實時功率、設備實時運行頻率、三相電流、三相電壓；

在界面的右面可以對系統中的設備進行選擇，可顯示冷卻泵的一些統計參數，包括當天累計時間、總共累計時間、當天累計電量、總共累計電量、當天開機時間和當天關機時間等。

系統操作員可以通過左上角的設備啟停按鈕來啟停設備，當點擊運行/停止按鈕時，系統會彈出相應的提示框確認操作，當操作確認成功后，系統會對設備發送相應的啟停命令，實現對設備的啟停操作。

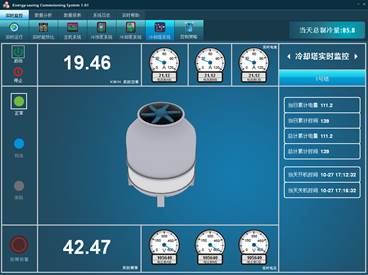

冷卻塔設備監控界面

冷卻塔系統監控界面中可實時查看系統中冷凍水泵的運行狀態參數，包括冷卻塔運行狀態（運行停止）、工作模式（正常就地旁路）、故障狀態、設備實時功率、設備實時運行頻率、三相電流、三相電壓；

在界面的右面可以對系統中的設備進行選擇，可顯示冷卻塔的一些統計參數，包括當天累計時間、總共累計時間、當天累計電量、總共累計電量、當天開機時間和當天關機時間等。

系統操作員可以通過左上角的設備啟停按鈕來啟停設備，當點擊運行/停止按鈕時，系統會彈出相應的提示框確認操作，當操作確認成功后，系統會對設備發送相應的啟停命令，實現對設備的啟停操作。

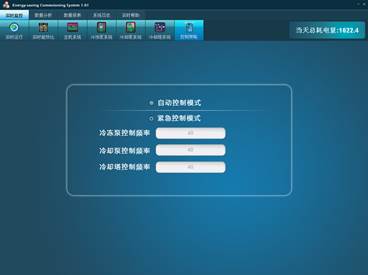

控制策略選擇界面

系統提供兩種控制模式進行選擇，自動控制模式和緊急控制模式。自動控制模式下，系統根據全面的參數的采集分析，計算得到設備最優的控制頻率，在保證制冷量的前提下，使得系統耗能最低。緊急控制模式是提供給用戶一個手動模式，用戶可以在輸入框內填入固定頻率值，控制設備以這個固定頻率運行。

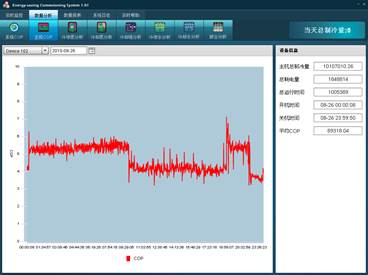

主機COP分析界面

可通過時間和主機設備編號查詢主機系統任一天的運行COP曲線，還有冷凍站當天的統計信息，包括系統總耗電量、總制冷量、總運行時間、當天開機時間、當天關機時間、當天平均COP。

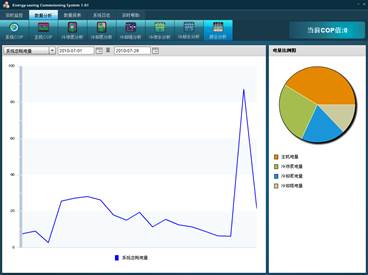

系統綜合分析界面

系統可通過選擇起始時間，將這一段時間的數據繪制成曲線，方便用戶做數據分析。數據分析對象包括系統總耗電量、系統總功率、系統總制冷量、系統平均COP值、系統節電量、系統減排CO2數量和系統節約費用數量。

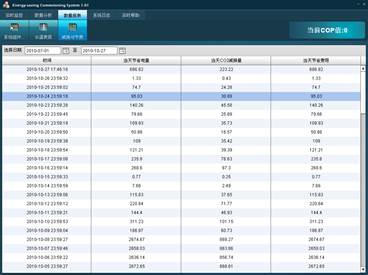

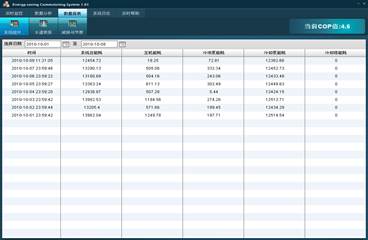

系統組件能耗報表

系統通過選擇起始時間，將這一段時間的設備能耗情況按照設備分類統計成報表輸出，方便用戶查看。

系統節費與減排報表

系統通過選擇起始時間，將這一段時間的設備節費與減排數據統計成報表輸出，方便用戶查看。

用戶操作日志

可查看系統任一天的操作記錄。
