1. 摘要

        MySQL是一種開放源碼的關聯數據庫管理系統，MySQL數據庫服務器具有快速、可靠和易于使用的特點，MySQL服務器工作在客戶端/服務器模式下，或嵌入式系統中。

        本文檔主要描述了MySQL數據庫的各種使用特點。

        2. 關鍵詞

        MySQL，HA，innoDB，mysql cluster，iscsi

        3. 名詞解釋

        縮略語 英文全名 中文解釋

        HA High availability 高可靠性

        4. 概述

        4.1. 該技術產生的背景

        由于網站通常都是由小做大，在初期很少投入的情況下使用免費的mysql數據庫，隨著網站越來越大數據量、訪問量都對數據庫要求越來越高，單臺mysql數據庫服務器已經難以滿足網站的需求，而且對數據庫的安全級別也提高了，就出現了mysql的HA技術以及mysql服務器群，甚至多種數據庫技術混合使用。

        4.2. 該技術目前實現的情況

        隨著各個網站對數據庫的要求理解不同，mysql的組網方式也是五花八門，本文檔也無法將所有mysql組網技術提到，只能做個拋磚引玉。

        5. 基礎知識

        5.1. MySQL數據庫

        MySQL是一種開放源代碼的關系型數據庫管理系統(RDBMS)，MySQL數據庫系統使用最常用的數據庫管理語言--結構化查詢語言(SQL)進行數據庫管理。

        由于MySQL是開放源代碼的，因此任何人都可以在General Public License的許可下下載并根據個性化的需要對其進行修改。MySQL因?yàn)槠渌俣?、可靠性和適應性而備受關注。大多數人都認為在不需要事務化處理的情況下，MySQL是管理內容最好的選擇。

        MySQL關系型數據庫于1998年1月發行第一個版本。它使用系統核心提供的多線程機制提供

        完全的多線程運行模式，提供了面向C、C++、Eiffel、Java、Perl、PHP、Python以及Tcl等編程語言的編程接口(APIs)，支持多種字段類型并且提供了完整的操作符支持查詢中的SELECT和WHERE操作。

        時至今日 mysql 和 php 的結合絕對是完美.很多大型的網站也用到mysql數據庫。 5.2. 高可用性HA(High Availability)

        是通過盡量縮短因日常維護操作(計劃)和突發的系統崩潰(非計劃)所導致的停機時間，以提高系統和應用的可用性。它與被認為是不間斷操作的容錯技術有所不同。HA系統是目前企業防止核心計算機系統因故障停機的最有效手段。

        6. 技術原理描述

        6.1. MySQL遵循標準的SQL規范

        SQL是用于訪問數據庫的最常用標準化語言，它是由ANSI/ISO SQL標準定義的。SQL標準自1986年以來不斷演化發展，有數種版本， 目前MySQL使用的是ANSI/ISO SQL組織2003年發布的版本。使得MySQL的應用在往大型商用數據庫遷移減少成本。

        6.2. MySQL的組網方式

        6.2.1. 單臺MySQL服務器

        整個網站只有一臺MySQL的數據庫服務器提供數據服務。甚至連web服務也在一起。

        拓?fù)淙缦聢D:

        6.2.2. 多臺MySQL服務器，將不同的應用數據放在不同的MySQL數據庫中 隨著數據訪問量的增大，數據庫寫入、更新、查詢引起的IO消耗越來越多，數據庫反應越來越慢，導致了整個系統變慢，本著分散IO的目的，就按不同的應用分配到不同的數據庫服務器中，使用戶的操作分散在各臺不同的服務器，減輕了單臺服務器的負擔提高了效率。 應用邏輯圖如下:

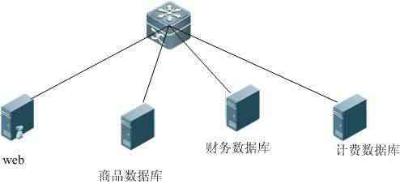

        網絡拓?fù)淙缦?

        6.2.3. 多臺MySQL服務器，采用讀寫分離

        隨著網站的發展，查詢業務是整個數據庫提供服務乃至整個網站提供服務的核心，在寫操作不是非常大的情況下，提供mysql服務器做寫業務，剩下的mysql服務器都只提供查詢業務，保證了向用戶提供的查詢業務的順暢，這種方式就是讀寫分離。

        為實現讀寫分離，按mysql服務器的功能分為主從mysql服務器，主服務器提供源數據給從服務器，其中主MySQL服務器執行所有的數據庫寫操作，將做過的操作寫入數據庫日志中，主服務器再將這些寫入日志的操作同步到從MySQL服務器中去執行，所以從服務器得到主服務器數據有時間差，多臺從MySQL服務器執行用戶查詢的操作，對主MySQL服務器采用HA方式，保證沒有單點故障。

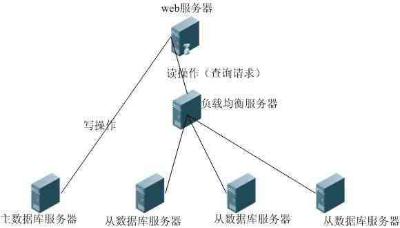

        應用邏輯圖如下:

        網絡拓?fù)淙缦?

        主從服務器之間沒有心跳數據，主服務器將sql操作語句(insert,update,delete這些對數據產生影響的操作)傳送給從服務器，他們之間通信是通過tcp/ip協議，3306端口傳送sql命令的ascii碼，沒有固定長度，由于操作是用戶發起，主從服務器之間沒有固定流量，主服務器上執行的sql語句在從服務器上也會執行一遍。

        傳送的數據報文如下:

        也是由于主從服務器之間通過3306端口同步數據，從服務器數量不能太多，否則會嚴重影響到主服務器的性能。

        6.2.4. 多臺MySQL服務器，采用MySQL推出的mysql cluster技術

        Mysql cluster是mysql公司推出的應用，將數據存儲在數據節點服務器的內存中，通過mysql節點查詢數據，由于該技術還不夠完善，目前沒有見到其商用案例。

        Mysql cluster中數據節點服務器與管理服務器之間通過tcp端口35595發心跳包，，由管理節點發出28字節詢問包，數據節點回應100字節心跳包，再由管理節點回0字節的ack包。 mySql節點向數據節點端口35595發送36字節tcp心跳包，數據節點回ack。mySql節點查詢返回的數據也通過35595 tcp端口發送返回?cái)?shù)據，返回二進制數據。

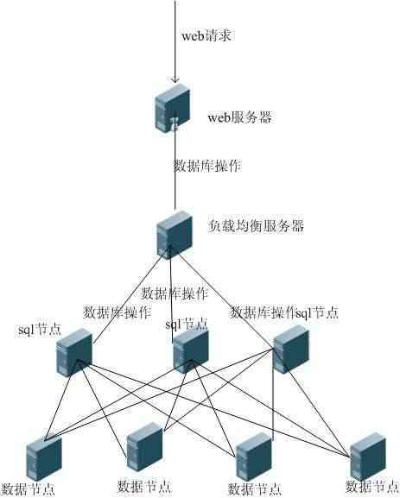

        應用邏輯圖如下:

        網絡拓?fù)淙缦?

        6.2.5. 多臺mysql服務器采用不同技術混合使用

        讀寫分離，應用分離，用戶分離，根據網站的不同訪問情況將不同的mysql數據庫分成不同的數據庫群，形成復雜的數據庫群應用。

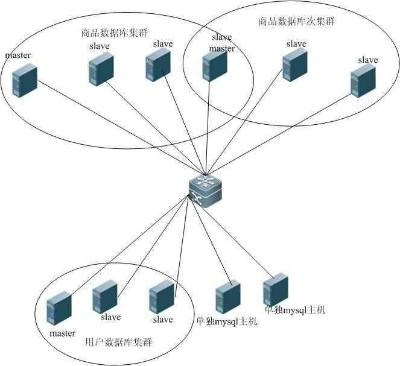

        例如以下拓?fù)鋱D:

        7. 典型應用描述

        YouTube網站

         維基百科

        淘寶、阿里巴巴都有部分采用

        新浪等

        8. MySQL的存儲引擎

        8.1. innoDB存儲引擎

        隨著oracle收購了mysql后推出了mysql5.5的版本，mysql默認數據庫引擎就修改為innodb，InnoDB給MySQL提供 了具有提交，回滾和崩潰恢復能力的事務安全(ACID兼容)存儲引擎。InnoDB鎖定在行級并且也在SELECT語句提供一個Oracle風格一致的非 鎖定讀。這些特色增加 了多用戶部署和性能。沒有在InnoDB中擴大鎖定的需要，因?yàn)樵贗nnoDB中行級鎖定適合非常小的空間。InnoDB也支持FOREIGN KEY強制。在SQL查詢中，你可以自由地將InnoDB類型的表與其它MySQL的表的類型混合起來，甚至在同一個查詢中也可以混合。

        InnoDB是為處理巨大數據量時的最大性能設計。它的CPU效率可能是任何其它基于磁盤的關系數據庫引擎所不能匹敵的innodb已經初步具備了oracle的一些特征，使得mysql數據庫的性能越來越好。Innodb具備了數據文件、回滾段，分區表，存儲過程，支持?jǐn)?shù)據文件建立在裸設備中(原來都是oracle才具有的功能)，對事務支持越來越好，數據讀取速度更快，支持大型數據庫表。

        8.2. MyISAM存儲引擎

        MyISAM基于更老的ISAM代碼，但有很多有用的擴展，MyISAM管理非事務表。它提供高速存儲和檢索，以及全文搜索能力。MyISAM在所有MySQL配置里被支持。

        9. MySQL的HA技術

        9.1. 采用共享存儲方式

        Mysql數據庫數據文件存放在共享存儲中(如網絡存儲、磁盤陣列，NFS網絡文件系統)，兩臺Mysql服務器做主備，服務器之間通過心跳軟件發送網絡心跳信號，當偵測到主服務器宕掉時，備用服務器接管所有的資源，取得vip成為主數據庫服務器。

        其拓?fù)鋱D如下:

        9.2. DRBD方式

        將mysql的數據庫數據通過drbd軟件復制成本地遠程兩份，當數據庫出現問題時，其數據可以從遠程路徑中找到并成為新的數據庫，從而達到數據的高可用性。

        拓?fù)淙缦?

        9.3. 主從方式(異步方式)

        一臺mysql主服務器負責寫操作，將數據庫操作寫成日志文件，再將寫入日志文件的內容通過網絡傳送給從mysql數據庫服務器，從而達到數據的高可用性(主從服務器數據有時間差)。

        9.4. 主從方式(半同步方式)

        一臺mysql主服務器負責寫操作，同步將操作通過網絡直接通知從mysql數據庫服務器，當網絡出現問題時，這種同步方式自動轉為復制日志文件的異步操作，從而達到數據的高可用性。

        9.5. 多主服務器方式

        多臺mysql服務器互為主從服務器，向其中任何一臺數據庫寫數據，該數據庫的所有數據操作都將通過網絡傳送給給其他mysql數據庫服務器，從而達到數據的高可用性。

        拓?fù)淙缦?

        9.6. Mysql cluster實現HA

        只要將Mysql cluster的復制數據配置改為2個以上就能達到數據備份在不同節點的作用，保證不會單點故障。

        10. MySQL數據庫實現過程舉例

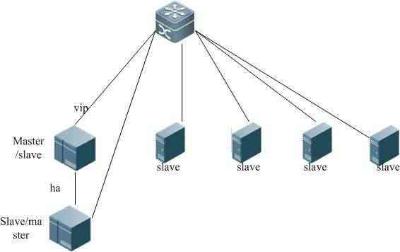

        普通中型網站最常用的方式

        這個拓?fù)渲袃膳_(tái)mysql服務器互做主從關系，它們之間運行ha軟件，vip在其中一臺服務器上，當ha軟件檢測到master服務器出問題的時候就會將vip挪給salve的服務器，讓它成為master，剩下的服務器都是mysql的從服務器，只從vip的服務器上取日志將數據同步到本機中，對外提供查詢服務。

        11. Mysql數據包特點

        Mysql是基于tcp/ip進行通信的，默認tcp通信端口為3306，通信內容基本是ascii碼。以下是mysql通信包解析圖:

        11.1. 用戶大量查詢數據包的特點

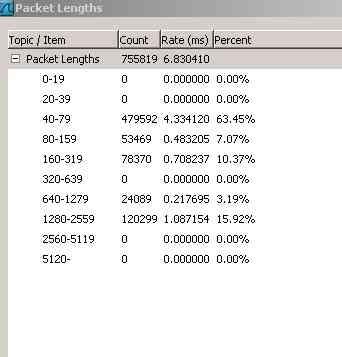

        Web服務器與mysql服務器之間，主要的包分布比例如下:

        其中包長再80-319之間主要sql的查詢語句，包長640以上主要是返回?cái)?shù)據，40-79之間的包主要是通訊包。

        當用戶在web端發送select請求時:

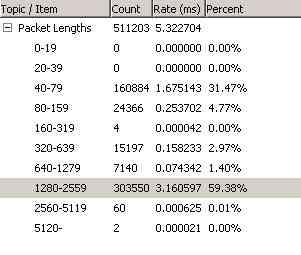

        mysql服務器與網絡存儲netapp之間的數據包統計信息如下:

        11.2. 純粹的數據庫操作語句，相關數據包特點

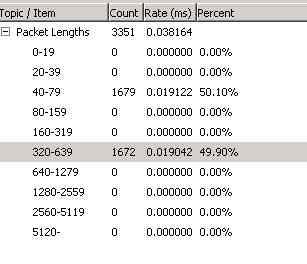

        Web服務器與mysql服務器之間數據包統計如下:

        在主mysql數據庫服務器與從mysql數據庫服務器之間的包統計結果如下:

        12. 測試不同交換機對mysql的影響

        根據mysql的各種組網方式對網絡時延的敏感性分析，選擇以下兩種情形檢查mysql查詢對交換機時延的敏感性。

        12.1. 測試交換機時延對mysql cluster的影響

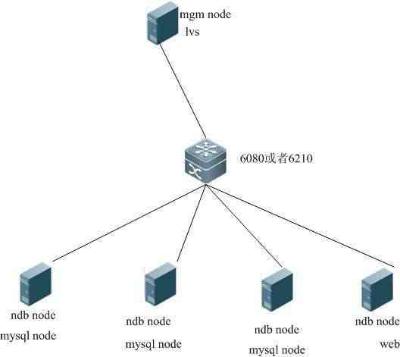

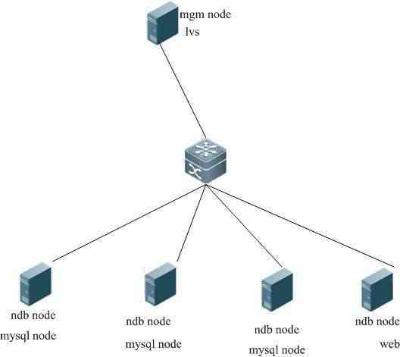

        網絡拓?fù)淙缦聢D:

        根據mysql cluster的組網特點，一共5臺服務器，其中一臺做管理節點兼做lvs服務器(mgm node+lvs)，在剩下的4臺服務器上部署ndb node(mysql cluster的數據節點，mysql cluster所有的數據都放在ndb節點中，做兩份數據拷貝，保證任何一臺服務器損壞的情況下不影響整個系統運行，就是沒有單點故障)，在其中的3臺服務器上部署Mysql node(提供用戶查詢?nèi)肟?，通過lvs將用戶請求平均分配在這三臺mysql node中)，在剩下的一臺中部署web服務器。用戶通過調用web服務器，將數據庫請求送往lvs節點，由lvs將數據庫請求平均分配給3臺mysql接入節點上，由3臺mysql接入節點到4臺數據節點中查詢數據。

        通過在web端發起并發的數據庫查詢請求，兩種交換機的時延對查詢的時延沒有造成任何影響。

        12.2. 測試交換機時延對mysql網絡存儲的影響

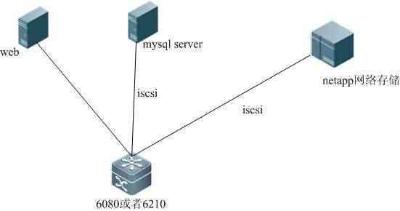

        網絡拓?fù)淙缦?

        在一臺服務器上安裝mysql server，將其innodb的數據文件放在通過iscsi連接的netapp網絡存儲中，在mysql server中建innodb數據表。在web端發起對mysql innodb數據庫表的查詢，這樣mysql的查詢就通過iscsi訪問到達骨干交換機6080或者6210直到netapp網絡存儲。

        通過對innodb的全表掃描、并發全表掃描、并發多次查詢數據，沒有發現兩款交換機時延對查詢速度有影響。

        通過測試軟件sysbench測試mysq innodb性能(測試數據5000000條記錄，32個線程，采用innodb引擎，確保測試數據通過iscsi訪問網絡存儲)，沒發現兩款交換機的時延對mysql的讀寫性能造成任何影響。
