MySQL集群解決方案

MySQL集群解決方案--高可用性、負載均衡

一、mysql的市場占有率

二、mysql為什么受到如此的歡迎

三、mysql數據庫系統的優缺點

四、網絡服務器的需求

五、什么是mysql的集群

六、什么是負載均衡

七、mysql集群部署和實現方法

八、負載均衡的配置和測試

九、Mysql集群系統的測試(測試方案+測試腳本+測試結果分析)

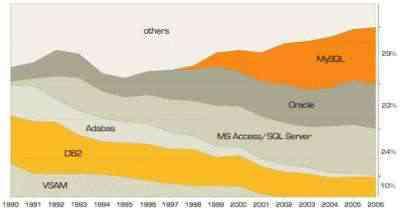

MySQL是世界上最流行的開源數據庫，已有1100多萬的擊活安裝，每天超過五萬的下載。MySQL為全球開發者、DBA和IT管理者在可靠性、性能、易用性方面提供了選擇。

第三方市場調查機構Evans Data Corporation調查顯示，過去兩年內在開發者使用的所有數據庫中，MySQL已經擁有了25%的市場占有率。開源已經成為當今IT結構中不可或缺的重要部分，而且開源的市場占有率將繼續增加。如下圖所示:

Sun公司今天1月份花了10億美元將mysql收購，準備進軍開源和數據庫。

數據庫系統 Oracle SQL Server MySQL DB2

每個系統都有自身的不足和發展歷程，mysql也一樣。優點缺點

1. 源碼公開，免費 1. 不完善，很多數據庫特性不支持跨平臺

2. 只適合中小型應用，對于大型應用，

3. 為多種開發語言和包提供了API 可以跟其他數據庫互補;

4. 支持多線程 3. 數據庫系統數據量只能達到千萬級

5. 小巧、靈活、速度較快別;

6. 支持各種字符集

7. 提供各種連接、優化的工具包

隨著Internet的飛速發展和對我們生活的深入影響，越來越多的個人在互聯網上購物、娛樂、休閑、與人溝通、獲取信息;越來越多的企業把他們與顧客和業務伙伴之間的聯絡搬到互聯網上，通過網絡來完成交易，建立與客戶之間的聯系?；ヂ?lián)網的用戶數和網絡流量正以幾何級數增長，這對網絡服務的可伸縮性提出很高的要求。例如，比較熱門的Web站點會因為被訪問次數急劇增長而不能及時處理用戶的請求，導致用戶進行長時間的等待，大大降低了服務質量。另外，隨著電子商務等關鍵性應用在網上運行，任何例外的服務中斷都將造成不可估量的損失，服務的高可用性也越來越重要。所以，對用硬件和軟件方法實現高可伸縮、高可用網絡服務的需求不斷增長，這種需求可以歸結以下幾點:

1) 可伸縮性(Scalability)，當服務的負載增長時，系統能被擴展來滿足需求，且不降低服務質量。

2) 高可用性(Availability)，盡管部分硬件和軟件會發生故障，整個系統的服務必須是每天24小時每星期7天可用的。

3) 可管理性(Manageability)，整個系統可能在物理上很大，但應該容易管理。

4) 價格有效性(Cost-effectiveness)，整個系統實現是經濟的、易支付的。

單服務器顯然不能處理不斷增長的負載。這種服務器升級方法有下列不足:

一是升級過程繁瑣，機器切換會使服務暫時中斷，并造成原有計算資源的浪費;

二是越往高端的服務器，所花費的代價越大;三是一旦該服務器或應用軟件失效，會導致整個服務的中斷。通過高性能網絡或局域網互聯的服務器集群正成為實現高可伸縮的、高可用網絡服務的有效結構。這種松耦合結構比緊耦合的多處理器系統具有更好的伸縮性和性能價格比，組成集群的PC服務器或RISC服務器和標準網絡設備因為大規模生產，價格低，具有很高的性能價格比。但是，這里有很多挑戰性的工作，如何在集群系統實現并行網絡服務，它對外是透明的，它具有良好的可伸縮性和可用性。針對上述需求，我們給出了基于IP層和基于內容請求分發的負載平衡調度解決方法，并在Linux內核中實現了這些方法，將一組服務器構成一個實現可伸縮的、高可用網絡服務的服務器集群，我們稱之為Linux虛擬服務器(Linux Virtual Server)。在LVS集群中，使得服務器集群的結構對客戶是透明的，客戶訪問集群提供的網絡服務就像訪問一臺高性能、高可用的服務器一樣?？蛻舫绦虿皇芊?wù)器集群的影響不需作任何修改。系統的伸縮性通過在服務機群中透明地加入和刪除一個節點來達到，通過檢測節點或服務進程故障和正確地重置系統達到高可用性。

分為同步集群和異步集群。

同步集群(mysql cluster)

結構:(data + sql + mgm節點)

特點:

1) 內存級別的，對硬件要求較低，但是對內存要求較大。換算比例為:1:1.1;

2) 數據同時放在幾臺服務器上，冗余較好;

3) 速度一般;

4) 建表需要聲明為engine=ndbcluster

5) 擴展性強;

6) 可以實現高可用性和負載均衡，實現對大型應用的支持;

7) 必須是特定的mysql版本，如:已經編譯好的max版本;

8) 配置和管理方便，不會丟失數據; 異步集群(mysql replication)結構:(master + slave)

特點:

1) 主從數據庫異步數據;

2) 數據放在幾臺服務器上，冗余一般;

3) 速度較快;

4) 擴展性差;

5) 無法實現高可用性和負載均衡(只能在程序級別實現讀寫分離，減輕對主數據庫的壓力);

6) 配置和管理較差，可能會丟失數據; ,,什么是負載均衡通過director，將用戶的請求分發到real server服務器上，然后返回給用戶。

負載均衡部署靈活、能夠滿足各種需求。實現方式:

硬件:BIG/IP、Cisco、IBM(昂貴) 軟件:LVS(免費)LVS系統將用戶的請求的數據包在數據層和網絡層進行了封裝和轉發，由三種方式滿足各種需求。

1) DR:直接路由

2) Tuning:tcp/ip隧道

3) NAT:網絡地址轉換

需求:免費的軟件包

1) 2臺低端的director(active和standby) 2) 心跳線:連接2臺director，檢測活動情況 3) 2臺以上的real servers

通用結構:

有興趣的可以分別研究上面的三種LVS結構。

1) 假設現在有4臺服務器(mysql官方推薦的最小配置) 服務器開啟的服務 角色

192.168.131.164 Mysqld Mysql API Ndb1 Ndb_mgmd 管理節點

Heartbeat Director(master) 192.168.131.26 Mysqld Mysql API Ndb2 Ndb_mgmd 管理節點

Heartbeat Director(standby) 192.168.131.77 Mysqld Mysql API(realserver) Sql1 Ndbd 存儲節點

Arptables 訪問路由 192.168.131.101 Mysqld Mysql API(realserver) Sql2 Ndbd 存儲節點Arptables 訪問路由 2)服務器安裝配置和網絡連接

(以下為所有服務器各操作一遍，共4遍) 安裝:

將4臺服務器安裝CentOS 5.2，選擇下面的包: Clustering Storage Clustering mysql不需要安裝，但perl-mysql-xxx的所有包需要安裝開發工具包和類庫sshd服務

SElinux ==>disable

語言支持包不安裝，默認美國英語設定主機名:

Vi /etc/sysconfig/network

Hostname=xxx

檢查主機名:

Uname -a

必須和上表中的一一對應。否則有問題。 Vi /etc/hosts

Ndb1 192.168.131.164

Ndb2 192.168.131.26

Sql1 192.168.131.77

Sql2 192.168.131.101

更新:

#rpm --import

#yum update -y && yum -y install lynx libawt xorg-x11-deprecated-libs nx freenx arp tables_jf httpd-devel

下載:

Mysql cluster版本(我下載的5.0.67社區版本): [root@ndb1 RHEL5]# ls -lh MySQL* | awk '{print $9}' MySQL-client-community-5.0.67-0.rhel5.i386.rpm MySQL-clusterextra-community-5.0.67-0.rhel5.i386.rpm MySQL-clustermanagement-community-5.0.67-0.rhel5.i386.rpm MySQL-clusterstorage-community-5.0.67-0.rhel5.i386.rpm MySQL-clustertools-community-5.0.67-0.rhel5.i386.rpm MySQL-devel-community-5.0.67-0.rhel5.i386.rpm MySQL-server-community-5.0.67-0.rhel5.i386.rpm MySQL-shared-community-5.0.67-0.rhel5.i386.rpm MySQL-shared-compat-5.0.67-0.rhel4.i386.rpm MySQL-shared-compat-5.0.67-0.rhel5.i386.rpm MySQL-test-community-5.0.67-0.rhel5.i386.rpm perl-HTML-Template-2.9-1.el5.rf.noarch.rpm [root@ndb1 RHEL5]#

在服務器上安裝以上包，在安裝的過程中如果缺少包或者庫，采用:yum install xxxx自行安裝。

建立目錄:

#mkdir /var/lib/mysql-cluster -p

以下分別操作:

安裝cluster組件:

#Rpm -Uvh MySQL-xx-xx.rpm，根據不同，可以少安裝部分組件。根據你需要而定。

163、26上，我安裝了:

[root@ndb1 RHEL5]# rpm -aq | grep MySQL MySQL-clusterstorage-community-5.0.67-0.rhel5 MySQL-clustertools-community-5.0.67-0.rhel5 MySQL-clustermanagement-community-5.0.67-0.rhel5 MySQL-shared-community-5.0.67-0.rhel5 perl-DBD-MySQL-3.0007-1.fc6

MySQL-server-community-5.0.67-0.rhel5 [root@ndb1 RHEL5]#

101、77上，我安裝了:

[root@sql1 ~]# rpm -aq | grep MySQL

MySQL-clusterstorage-community-5.0.67-0.rhel4 MySQL-devel-community-5.0.67-0.rhel4 MySQL-server-community-5.0.67-0.rhel4 MySQL-client-community-5.0.67-0.rhel4 MySQL-shared-community-5.0.67-0.rhel4 [root@sql1 ~]#

以下在ndb1(164)和ndb2(26)上操作 [root@ndb1 ~]# vi /var/lib/mysql-cluster/config.ini

[NDBD DEFAULT]

NoOfReplicas=2

DataMemory=800M

IndexMemory=400M

[MYSQLD DEFAULT]

[NDB_MGMD DEFAULT]

[TCP DEFAULT]

# Section for the cluster management node [NDB_MGMD]

# IP address of the management node (this system)ID=1

HostName=192.168.131.164 [NDB_MGMD]

# IP address of the management node (this system)ID=2

HostName=192.168.131.26

# Section for the storage nodes [NDBD]

# IP address of the first storage node HostName=192.168.131.77

DataDir= /var/lib/mysql-cluster [NDBD]

# IP address of the second storage node HostName=192.168.131.101 DataDir=/var/lib/mysql-cluster # one [MYSQLD] per storage node

以下在mysql API上操作(這里，我設定了7個API，以后可以隨時加入)

Mysqld API的配置文件:

Vi /etc/my.cnf

[root@ndb1 ~]# cat /etc/my.cnf [mysqld]

ndbcluster

ndb-connectstring = "host=192.168.131.164,host=192.168.131.26"

[ndb_mgm]

connect-string = "host=192.168.131.164,host=192.168.131.26"

[ndbd]

connect-string = "host=192.168.131.164,host=192.168.131.26"

分別啟動ndb_mgmd/ndbd/mysqld

164/26:

ndb_mgmd -f /var/lib/mysql-cluster/config.ini

77/101:

Ndbd --initial

164/26/77/101:

/etc/rc.d/init.d/mysql start

在管理節點ndb1(164)和ndb2(26)上查看各節點的情況:

[root@ndb1 ~]# ndb_mgm

-- NDB Cluster -- Management Client --

ndb_mgm> show

Connected to Management Server at: 192.168.131.164:1186

Cluster Configuration

---------------------

[ndbd(NDB)] 2 node(s)

id=3 @192.168.131.77 (Version: 5.0.67, Nodegroup: 0, Master)

id=4 @192.168.131.101 (Version: 5.0.67, Nodegroup: 0)

[ndb_mgmd(MGM)] 2 node(s)

id=1 @192.168.131.164 (Version: 5.0.67)

id=2 @192.168.131.26 (Version: 5.0.67)

[mysqld(API)] 7 node(s)

id=5 @192.168.131.101 (Version: 5.0.67)

id=6 @192.168.131.26 (Version: 5.0.67)

id=7 @192.168.131.164 (Version: 5.0.67)

id=8 @192.168.131.77 (Version: 5.0.67)

id=9 (not connected, accepting connect from any host)

id=10 (not connected, accepting connect from any host)

id=11 (not connected, accepting connect from any host)

ndb_mgm>

以上說明一切正常。

將服務增加到開機啟動服務項中:

164/26:

echo 'ndb_mgmd -f /var/lib/mysql-cluster/config.ini' > /etc/rc.d/init.d/ndb_mgmd

chmod 755 /etc/rc.d/init.d/ndb_mgmd

77/101:

Echo 'ndbd' > /etc/rc.d/init.d/ndbd

Chmod 755 /etc/rc.d/init.d/ndbd

Chkconfig --level 2345 ndbd on

OK，到此mysql cluster 配置完成。

強調:

1)由于數據放在內存中，需要在ndb節點上加大內存的數量。按照1:1.1的比例，如果數據量達到3.6GB，需要4GB的內存。

2)由于NDB和mysqld(API)都很耗費內存，所以建議將NDB放在164和26上。可能啟動的時候會有警告，但是沒關系的。

查看數據和內存情況:

[root@sql2 ~]# top

top - 16:39:36 up 1:59, 1 user, load average: 1.37, 0.76, 0.60

Tasks: 80 total, 2 running, 78 sleeping, 0 stopped, 0 zombie

Cpu(s): 4.0%us, 4.0%sy, 0.0%ni, 87.3%id, 2.9%wa, 0.2%hi, 1.5%si, 0.0%st

Mem: 2075600k total, 2005868k used, 69732k free, 68256k buffers

Swap: 2031608k total, 0k used, 2031608k free, 1400812k cachedPID USER PR NI VIRT RES SHR S %CPU %MEM TIME+ COMMAND

2306 mysql

25 0 119m 15m 3952 S 22 0.8 10:20.94 mysqld

23791 root 15 0 1587m 484m 31m R 20 23.9 9:34.97ndbd

由于77只有2GB的內存，而在config.ini中，把1.2GB的內存分配給了NDB，所以，加上mysqld用掉的，2GB的內存似乎已經所剩無幾了。

查看77上的數據大小:

[root@sql2 ~]# cd /var/lib/mysql-cluster/ndb_4_fs/

[root@sql2 ndb_4_fs]# du -lh

1.3GB

連接API創建數據庫:

由于上面4臺都做為mysqld 的API，所以創建數據庫的時候，都需要創建一遍。以下操作在4臺API上都需要操作:

# Mysql -uroot -pxxxxxxxxxxxx -A

Mysql> create database testdatabase;Mysql> grant all on *.testdatabase to root@'192.168.131.%' identified

by 'xxxxxxxxxxxxxxx';

Mysql> flush privileges;

Mysql> create table test(int (1));

Mysql> insert into test(1);

Mysql> quit;

以上做完以后，可以通過任意一臺API上創建表，并寫數據到表中，其他數據庫都會同步寫入。

分別連接每臺服務器進行檢查:

# Mysql -uroot -pxxxxxxxxxxxx -A

Mysql> use testdatabase;

Mysql> select * from test;

如果輸出結果完全相同，表明mysql cluster已經可以正常工作了。在2臺API上設置LVS

Mysql cluster做好以后，數據庫分別建立同名的數據庫以后，權限分配好，然后只要在一臺上寫入數據，其他的NDB就存儲了相同的數據。

用程序連接任意一臺API寫數據，如果程序中未設置API的選擇和判斷，只使用了其中一個API，一旦API當機，則無法寫入數據，必須修改程序。即便做了API的判斷和選擇，因為沒有實現負載均衡，服務器的性能沒有充分利用。高可用性也沒有達到目標。所以，我們現在在2臺API之間做LVS。 LVS采用 ultramonkey() 首先在NDB1(164)和NDB2(26)上下載heartbeat的軟件包:

下載所有的rpm包:

Cd /usr/local/src

Mkdir heartbeat

Cd heartbeat

#Wget xxx.xxx.rpm

我下載了如下的軟件包:

[root@ndb1 heartbeat]# ls -lh *.rpm | awk '{print $9}';

arptables-noarp-addr-0.99.2-1.rh.el.um.1.noarch.rpm heartbeat-1.2.3.cvs.20050927-1.rh.el.um.4.i386.rpm heartbeat-ldirectord-1.2.3.cvs.20050927-1.rh.el.um.4.i386.rpm

heartbeat-pils-1.2.3.cvs.20050927-1.rh.el.um.4.i386.rpm

heartbeat-stonith-1.2.3.cvs.20050927-1.rh.el.um.4.i386.rpm

ipvsadm-1.21-1.rh.el.1.um.1.i386.rpm

libnet-1.1.2.1-1.rh.el.um.1.i386.rpm

perl-Authen-SASL-2.08-1.rh.el.um.1.noarch.rpm

perl-Convert-ASN1-0.18-1.rh.el.um.1.noarch.rpm perl-IO-Socket-SSL-0.96-1.rh.el.um.1.noarch.rpm perl-ldap-0.3202-1.rh.el.um.1.noarch.rpm perl-Mail-IMAPClient-2.2.9-1.rh.el.um.1.noarch.rpm perl-Net-SSLeay-1.25-1.rh.el.um.1.i386.rpm perl-Parse-RecDescent-1.94-1.el5.rf.noarch.rpm perl-Parse-RecDescent-1.94-1.rh.el.um.1.noarch.rpm perl-XML-NamespaceSupport-1.08-1.rh.el.um.1.noarch.rpm

perl-XML-SAX-0.12-1.rh.el.um.1.noarch.rpm [root@ndb1 heartbeat]#

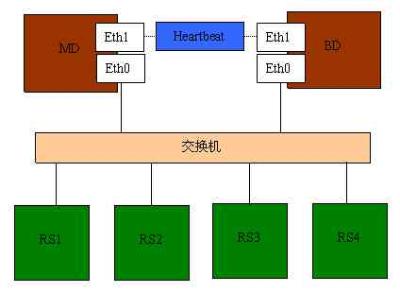

Heartbeat中包含以下幾部分:

1) Master Director(分發器)-- MD

2) Backup Director(備份分發器)-- BD 3) Real server (真實服務器，可以有2個以上)--RS

IP設置并確認:

Eth0:192.168.131.164/24/GW:192.168.131.1 Eth1:10.9.30.1/24

Eth0:192.168.131.26/24/GW:192.168.131.1 Eth1:10.9.30.2

VIP:192.168.131.105/24/GW:192.168.131.1 -- 用戶訪問的統一虛擬IP

RS1:192.168.131.101/24/GW:192.168.131.1 RS2:192.168.131.77/24/GW:192.168.131.1

。。。

等等

以下操作在所有服務器上執行:

主機名確認: 分別執行: #uname -a

主機名對應表中所列。在MD和BD修改IP轉發:

#vi modprobe.sh modprobe ip_vs_dh

modprobe ip_vs_ftp

modprobe ip_vs

modprobe ip_vs_lblc

modprobe ip_vs_lblcr

modprobe ip_vs_lc

modprobe ip_vs_nq

modprobe ip_vs_rr

modprobe ip_vs_sed

modprobe ip_vs_sh

modprobe ip_vs_wlc

modprobe ip_vs_wrr :wq

#chmod 755 modprobe.sh # sh modprobe.sh # vi /etc/modules ip_vs_dh

ip_vs_ftp

ip_vs

ip_vs_lblc ip_vs_lblcr ip_vs_lc

ip_vs_nq

ip_vs_rr

ip_vs_sed

ip_vs_sh

ip_vs_wlc

ip_vs_wrr

#Vi /etc/sysctl.conf net.ipv4.ip_forward = 0

改為:

net.ipv4.ip_forward = 1

使修改生效: /sbin/sysctl -p

在MD和BD上安裝heartbeat軟件包

#Rpm -Uvh perl-xx-xx-xx.rpm

#Yum install heartbeat

#Rpm -Uvh arptables-noarp-addr-0.99.2-1.rh.el.um.1.noarch.rpm

#rpm -Uvh perl-Mail-POP3Client-2.17-1.el5.centos.noarch.rpm

缺少perl包，就使用yum install perl-xx-xx #Perl -CPAN -e shell

這樣安裝的perl包不知道為何不好使,奇怪這里VIP實際上是綁定在2臺director上。所以director之間需要做心跳處理。

心跳線使用eth1口，用交叉線連接起來。

這樣可以避免影響其他服務器。

配置heartbeat

Heartbeat有3個配置文件:

Ha.cf

Authkeys

Haresources

ldirectord進程的配置文件

Ldirectord.cf

一共需要配置4個配置文件。

#vi ha.cf

logfacility local0

bcast eth1

mcast eth1 225.0.0.1 694 1 0

auto_failback off

node ndb1

node ndb2

respawn hacluster /usr/lib/heartbeat/ipfail apiauth ipfail gid=haclient uid=hacluster :wq

# vi authkeys

auth 3

3 md5 514a49f83820e34c877ff48770e48ea7 :wq

# vi haresources

ndb1

ldirectord::ldirectord.cf

LVSSyncDaemonSwap::master

IPaddr2::192.168.131.105/24/eth0/192.168.131.255

Ndb2上需要將主機名更改一下。

設置屬性并使heartbeat開機啟動

# chmod 600 /etc/ha.d/authkeys

#/sbin/chkconfig --level 2345 heartbeat on #/sbin/chkconfig --del ldirectord

啟動heartbeat:

/etc/init.d/ldirectord stop

/etc/init.d/heartbeat start

在MD和BD上檢查VIP是否生效:

ip addr sh eth0

[root@ndb1 ha.d]# ip addr sh eth0

2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast

qlen 1000

link/ether 00:30:48:28:c6:85 brd ff:ff:ff:ff:ff:ff

inet 192.168.131.164/24 brd 192.168.131.255 scope global eth0

inet 192.168.131.105/24 brd 192.168.131.255 scope global secondary eth0

inet6 fe80::230:48ff:fe28:c685/64 scope link

valid_lft forever preferred_lft forever

[root@ndb1 ha.d]#

[root@ndb2 ~]# ip addr sh eth0

2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast

qlen 1000

link/ether 00:30:48:28:c4:af brd ff:ff:ff:ff:ff:ff

inet 192.168.131.26/24 brd 192.168.131.255 scope global eth0

inet6 fe80::230:48ff:fe28:c4af/64 scope link

valid_lft forever preferred_lft forever

[root@ndb2 ~]#

現在在MD(164)上已經生效了。

檢查ldirectored進程

[root@ndb1 ha.d]# /usr/sbin/ldirectord ldirectord.cf status

ldirectord for /etc/ha.d/ldirectord.cf is running with pid: 5596

[root@ndb1 ha.d]#

[root@ndb2 ~]# /usr/sbin/ldirectord ldirectord.cf status

ldirectord is stopped for /etc/ha.d/ldirectord.cf

[root@ndb2 ~]#

VIP生效的director應該是running狀態，standby應該是stop狀態。

利用ipvs檢查包轉發是否生效

[root@ndb1 ha.d]# /sbin/ipvsadm -L -n

IP Virtual Server version 1.2.1 (size=4096)

Prot LocalAddress:Port Scheduler Flags

-> RemoteAddress:Port Forward Weight ActiveConn InActConn

TCP 192.168.131.105:3306 wrr

-> 192.168.131.77:3306 Route 1 3 3034

-> 192.168.131.101:3306 Route 1 3 3038

[root@ndb1 ha.d]#

[root@ndb2 ~]# /sbin/ipvsadm -L -n

IP Virtual Server version 1.2.1 (size=4096)

Prot LocalAddress:Port Scheduler Flags

-> RemoteAddress:Port Forward Weight ActiveConn InActConn

[root@ndb2 ~]#

在MB上已經生效了。

在MD和BD上檢查LVSSyncDaemonSwap的狀態:

[root@ndb1 ha.d]# /etc/ha.d/resource.d/LVSSyncDaemonSwap master status master running (ipvs_syncmaster pid: 5689)

[root@ndb1 ha.d]#

[root@ndb2 ~]# /etc/ha.d/resource.d/LVSSyncDaemonSwap master status

master stopped (ipvs_syncbackup pid: 5493)

[root@ndb2 ~]#

同樣，standby的處于stopped狀態。

以下在RS服務器上執行:

ARP轉發限制MD或者BD采用ARP欺騙將ARP包轉發給下面的realserver。為了轉發成功，需要做ARP限制。

#/etc/init.d/arptables_jf stop

#/usr/sbin/arptables-noarp-addr 192.168.6.240 start

#/etc/init.d/arptables_jf save

#/sbin/chkconfig --level 2345 arptables_jf on

#/etc/init.d/arptables_jf start

查看限制鏈表

[root@sql2 mysql-cluster]# /sbin/arptables -L -v -n

Chain IN (policy ACCEPT 29243 packets, 819K bytes)

pkts bytes target in out source-ip destination-ip source-hw destination-hw hlen op hrd pro

54 1512 DROP * * 0.0.0.0/0 192.168.131.105 00/00 00/00 any 0000/0000 0000/0000 0000/0000

Chain OUT (policy ACCEPT 3931 packets, 110K bytes)

pkts bytes target in out source-ip destination-ip source-hw destination-hw hlen op hrd pro

0 0 mangle * eth0 192.168.131.105 0.0.0.0/0

00/00 00/00 any 0000/0000 0000/0000 0000/0000 --mangle-ip-s 192.168.131.101

Chain FORWARD (policy ACCEPT 0 packets, 0 bytes)

pkts bytes target in out source-ip destination-ip source-hw destination-hw hlen op hrd pro

[root@sql2 mysql-cluster]#

[root@sql1 ~]# /sbin/arptables -L -v -n

Chain IN (policy ACCEPT 29375 packets, 823K bytes)

pkts bytes target in out source-ip destination-ip source-hw destination-hw hlen op hrd pro

54 1512 DROP * * 0.0.0.0/0 192.168.131.105 00/00 00/00 any 0000/0000 0000/0000 0000/0000

Chain OUT (policy ACCEPT 3903 packets, 109K bytes)

pkts bytes target in out source-ip destination-ip source-hw destination-hw hlen op hrd pro

0 0 mangle * eth0 192.168.131.105 0.0.0.0/0

00/00 00/00 any 0000/0000 0000/0000 0000/0000 --mangle-ip-s 192.168.131.77

Chain FORWARD (policy ACCEPT 0 packets, 0 bytes)

pkts bytes target in out source-ip destination-ip source-hw destination-hw hlen op hrd pro

[root@sql1 ~]#

這樣，由MD或者BD轉發過來的ARP包就被鏈表控制了。

設置如何接收ARP包以下在所有RS上執行

# cp /etc/sysconfig/network-scripts/ifcfg-lo /etc/sysconfig/network-scripts/ifcfg-lo:0

#Vi /etc/sysconfig/network-scripts/ifcfg-lo:0

DEVICE=lo:0

IPADDR=192.168.131.105

NETMASK=255.255.255.255

NETWORK=192.168.131.0

BROADCAST=192.168.131.255

ONBOOT=yes

NAME=loopback

#/sbin/ifup lo

查看lo:0

[root@sql1 ~]# ip addr sh lo

1: lo: <LOOPBACK,UP,LOWER_UP> mtu 16436 qdisc noqueue

link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00

inet 127.0.0.1/8 scope host lo

inet 192.168.131.105/32 brd 192.168.131.255 scope global lo:0

inet6 ::1/128 scope host

valid_lft forever preferred_lft forever

[root@sql1 ~]#

[root@sql2 mysql-cluster]# ip addr sh lo

1: lo: <LOOPBACK,UP,LOWER_UP> mtu 16436 qdisc noqueue

link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00

inet 127.0.0.1/8 scope host lo

inet 192.168.131.105/32 brd 192.168.131.255 scope global lo:0

inet6 ::1/128 scope host

valid_lft forever preferred_lft forever

[root@sql2 mysql-cluster]#

重新啟動服務器

以下在所有服務器上執行(請確認ip，服務器上沒有running任何正在使用的服務)

reboot

啟動mysql cluster:順序:

ndb_mgmd -- 164/26

Ndbd -- 101/77

Mysqld -- 所有檢查服務是否正常以下在ndb上執行

#ndb_mgm

[root@ndb1 ha.d]# ndb_mgm

-- NDB Cluster -- Management Client --

ndb_mgm> show

Connected to Management Server at: 192.168.131.164:1186

Cluster Configuration

---------------------

[ndbd(NDB)] 2 node(s)

id=3 @192.168.131.77 (Version: 5.0.67, Nodegroup: 0, Master)

id=4 @192.168.131.101 (Version: 5.0.67, Nodegroup: 0)

[ndb_mgmd(MGM)] 2 node(s)

id=1 @192.168.131.164 (Version: 5.0.67)

id=2 @192.168.131.26 (Version: 5.0.67)

[mysqld(API)] 7 node(s)

id=5 @192.168.131.101 (Version: 5.0.67)

id=6 @192.168.131.26 (Version: 5.0.67)

id=7 @192.168.131.164 (Version: 5.0.67)

id=8 @192.168.131.77 (Version: 5.0.67)

id=9 (not connected, accepting connect from any host)

id=10 (not connected, accepting connect from any host)

id=11 (not connected, accepting connect from any host)

ndb_mgm>

一切正常。

檢查heartbeat是否正常:關閉BD，在MD上查看日志:

[root@ndb1 ha.d]# tail -f /var/log/messages

Dec 17 19:42:21 ndb1 heartbeat: [5462]: info: Received shutdown notice from 'ndb2'.

Dec 17 19:42:21 ndb1 heartbeat: [5462]: info: Resources being acquired from ndb2.

Dec 17 19:42:21 ndb1 harc[7085]: info: Running /etc/ha.d/rc.d/status status

Dec 17 19:42:21 ndb1 mach_down[7118]: info: /usr/share/heartbeat/mach_down: nice_failback: foreign resources acquired

Dec 17 19:42:21 ndb1 mach_down[7118]: info: mach_down takeover complete for node ndb2.

Dec 17 19:42:21 ndb1 heartbeat: [5462]: info: mach_down takeover complete.

Dec 17 19:42:21 ndb1 ldirectord[7153]: Invoking ldirectord invoked as: /etc/ha.d/resource.d/ldirectord ldirectord.cf status

Dec 17 19:42:21 ndb1 ldirectord[7153]: ldirectord for /etc/ha.d/ldirectord.cf is running with pid: 5596

Dec 17 19:42:21 ndb1 ldirectord[7153]: Exiting from ldirectord status

Dec 17 19:42:21 ndb1 heartbeat: [7086]: info: Local Resource acquisition completed.

Dec 17 19:42:21 ndb1 harc[7175]: info: Running /etc/ha.d/rc.d/ip-request-resp ip-request-resp

Dec 17 19:42:21 ndb1 ip-request-resp[7175]: received ip-request-resp ldirectord::ldirectord.cf OK yes

Dec 17 19:42:21 ndb1 ResourceManager[7196]: info: Acquiring resource group: ndb1 ldirectord::ldirectord.cf LVSSyncDaemonSwap::master IPaddr2::192.168.131.105/24/eth0/192.168.131.255

Dec 17 19:42:22 ndb1 ldirectord[7223]: Invoking ldirectord invoked as: /etc/ha.d/resource.d/ldirectord ldirectord.cf status

Dec 17 19:42:22 ndb1 ldirectord[7223]: ldirectord for /etc/ha.d/ldirectord.cf is running with pid: 5596

Dec 17 19:42:22 ndb1 ldirectord[7223]: Exiting from ldirectord status

Dec 17 19:42:22 ndb1 ResourceManager[7196]: info: Running /etc/ha.d/resource.d/ldirectord ldirectord.cf start

Dec 17 19:42:23 ndb1 ldirectord[7245]: Invoking ldirectord invoked as: /etc/ha.d/resource.d/ldirectord ldirectord.cf start

Dec 17 19:42:23 ndb1 IPaddr2[7291]: INFO: Running OK

如果沒有出現異常，表明一切正常。

破壞性試驗

1) 檢查ndbd

關閉任意一臺ndbd的進程，在ndb_mgm上查看是否失去連接。如果失去連接，表示已經識別出來。此時在數據庫表中增加內容之后啟動剛剛關閉的ndbd，檢查新寫入的數據是否已經被同步過來。如果同步過來，一切正常。

2) 檢查heartbeat

關閉MD，檢查BD的反應:

[root@ndb2 ~]# tail -f /var/log/messages

Dec 17 19:47:22 ndb2 harc[6862]: info: Running /etc/ha.d/rc.d/status status

Dec 17 19:47:23 ndb2 heartbeat: [6852]: info: Comm_now_up(): updating

status to active

Dec 17 19:47:23 ndb2 heartbeat: [6852]: info: Local status now set to: 'active'

Dec 17 19:47:23 ndb2 heartbeat: [6852]: info: Starting child client "/usr/lib/heartbeat/ipfail" (498,496)

Dec 17 19:47:23 ndb2 heartbeat: [6879]: info: Starting "/usr/lib/heartbeat/ipfail" as uid 498 gid 496 (pid 6879)

Dec 17 19:47:23 ndb2 heartbeat: [6852]: info: remote resource transition completed.

Dec 17 19:47:23 ndb2 heartbeat: [6852]: info: Local Resource acquisition completed. (none)

Dec 17 19:47:23 ndb2 heartbeat: [6852]: info: Initial resource acquisition complete (T_RESOURCES(them))

Dec 17 19:47:29 ndb2 ipfail: [6879]: info: Ping node count is balanced.

Dec 17 19:47:43 ndb2 heartbeat: [6852]: info: Received shutdown notice from 'ndb1'.

Dec 17 19:47:43 ndb2 heartbeat: [6852]: info: Resources being acquired from ndb1.

Dec 17 19:47:43 ndb2 heartbeat: [6884]: info: acquire all HA resources (standby).

Dec 17 19:47:43 ndb2 ResourceManager[6911]: info: Acquiring resource group: ndb2 ldirectord::ldirectord.cf LVSSyncDaemonSwap::master IPaddr2::192.168.131.105/24/eth0/192.168.131.255

Dec 17 19:47:43 ndb2 ldirectord[6957]: ldirectord is stopped for /etc/ha.d/ldirectord.cf

Dec 17 19:47:43 ndb2 ldirectord[6957]: Exiting with exit_status 3: Exiting from ldirectord status

Dec 17 19:47:43 ndb2 heartbeat: [6885]: info: Local Resource acquisition completed.

Dec 17 19:47:43 ndb2 ldirectord[6961]: ldirectord is stopped for /etc/ha.d/ldirectord.cf

Dec 17 19:47:43 ndb2 ldirectord[6961]: Exiting with exit_status 3: Exiting from ldirectord status

Dec 17 19:47:43 ndb2 ResourceManager[6911]: info: Running /etc/ha.d/resource.d/ldirectord ldirectord.cf start

Dec 17 19:47:44 ndb2 ldirectord[6986]: Starting Linux Director v1.77.2.32 as daemon

Dec 17 19:47:44 ndb2 ldirectord[6988]: Added virtual server: 192.168.131.105:3306

Dec 17 19:47:44 ndb2 ldirectord[6988]: Quiescent real server: 192.168.131.101:3306 mapped from 192.168.131.101:3306 ( x 192.168.131.105:3306) (Weight set to 0)

Dec 17 19:47:44 ndb2 ldirectord[6988]: Quiescent real server: 192.168.131.77:3306 mapped from 192.168.131.77:3306 ( x 192.168.131.105:3306) (Weight set to 0)

Dec 17 19:47:44 ndb2 ResourceManager[6911]: info: Running /etc/ha.d/resource.d/LVSSyncDaemonSwap master start

Dec 17 19:47:44 ndb2 kernel: IPVS: stopping sync thread 5493 ...

Dec 17 19:47:45 ndb2 kernel: IPVS: sync thread stopped!

Dec 17 19:47:45 ndb2 LVSSyncDaemonSwap[7050]: info: ipvs_syncbackup down

Dec 17 19:47:45 ndb2 kernel: IPVS: sync thread started: state = MASTER, mcast_ifn = eth0, syncid = 0

Dec 17 19:47:45 ndb2 LVSSyncDaemonSwap[7050]: info: ipvs_syncmaster up

Dec 17 19:47:45 ndb2 LVSSyncDaemonSwap[7050]: info: ipvs_syncmaster obtained

Dec 17 19:47:45 ndb2 IPaddr2[7102]: INFO: Resource is stopped

Dec 17 19:47:45 ndb2 ResourceManager[6911]: info: Running /etc/ha.d/resource.d/IPaddr2 192.168.131.105/24/eth0/192.168.131.255 start

Dec 17 19:47:45 ndb2 IPaddr2[7214]: INFO: ip -f inet addr add 192.168.131.105/24 brd 192.168.131.255 dev eth0

Dec 17 19:47:45 ndb2 avahi-daemon[2776]: Registering new address record for 192.168.131.105 on eth0.

Dec 17 19:47:45 ndb2 IPaddr2[7214]: INFO: ip link set eth0 up

Dec 17 19:47:45 ndb2 IPaddr2[7214]: INFO: /usr/lib/heartbeat/send_arp

-i 200 -r 5 -p /var/run/heartbeat/rsctmp/send_arp/send_arp-192.168.131.105 eth0 192.168.131.105 auto not_used not_used

Dec 17 19:47:45 ndb2 kernel: IPVS: ip_vs_wrr_schedule(): no available

servers

Dec 17 19:47:45 ndb2 kernel: IPVS: ip_vs_wrr_schedule(): no available

servers

Dec 17 19:47:45 ndb2 IPaddr2[7185]: INFO: Success

Dec 17 19:47:45 ndb2 kernel: IPVS: ip_vs_wrr_schedule(): no available

servers

Dec 17 19:47:45 ndb2 heartbeat: [6884]: info: all HA resource acquisition completed (standby).

Dec 17 19:47:45 ndb2 heartbeat: [6852]: info: Standby resource acquisition done [all].

Dec 17 19:47:45 ndb2 harc[7277]: info: Running /etc/ha.d/rc.d/status status

Dec 17 19:47:45 ndb2 kernel: IPVS: ip_vs_wrr_schedule(): no available

servers

Dec 17 19:47:45 ndb2 last message repeated 14 times

Dec 17 19:47:45 ndb2 mach_down[7293]: info: /usr/share/heartbeat/mach_down: nice_failback: foreign resources acquired

Dec 17 19:47:45 ndb2 kernel: IPVS: ip_vs_wrr_schedule(): no available

servers

Dec 17 19:47:45 ndb2 mach_down[7293]: info: mach_down takeover complete for node ndb1.

Dec 17 19:47:45 ndb2 kernel: IPVS: ip_vs_wrr_schedule(): no available

servers

Dec 17 19:47:45 ndb2 heartbeat: [6852]: info: mach_down takeover complete.

Dec 17 19:47:45 ndb2 harc[7327]: info: Running /etc/ha.d/rc.d/ip-request-resp ip-request-resp

Dec 17 19:47:45 ndb2 ip-request-resp[7327]: received ip-request-resp ldirectord::ldirectord.cf OK yes

Dec 17 19:47:45 ndb2 ResourceManager[7348]: info: Acquiring resource group: ndb2 ldirectord::ldirectord.cf LVSSyncDaemonSwap::master IPaddr2::192.168.131.105/24/eth0/192.168.131.255

Dec 17 19:47:45 ndb2 kernel: IPVS: ip_vs_wrr_schedule(): no available

servers

Dec 17 19:47:46 ndb2 last message repeated 3 times

Dec 17 19:47:46 ndb2 ldirectord[7375]: ldirectord for /etc/ha.d/ldirectord.cf is running with pid: 6988

Dec 17 19:47:46 ndb2 ldirectord[7375]: Exiting from ldirectord status

Dec 17 19:47:46 ndb2 ResourceManager[7348]: info: Running /etc/ha.d/resource.d/ldirectord ldirectord.cf start

Dec 17 19:47:46 ndb2 kernel: IPVS: ip_vs_wrr_schedule(): no available

servers

Dec 17 19:47:46 ndb2 last message repeated 6 times

Dec 17 19:47:46 ndb2 IPaddr2[7443]: INFO: Running OK

Dec 17 19:47:46 ndb2 kernel: IPVS: ip_vs_wrr_schedule(): no available

servers

Dec 17 19:48:16 ndb2 last message repeated 289 times

Dec 17 19:48:16 ndb2 heartbeat: [6852]: WARN: node ndb1: is dead

Dec 17 19:48:16 ndb2 heartbeat: [6852]: info: Dead node ndb1 gave up resources.

Dec 17 19:48:16 ndb2 heartbeat: [6852]: info: Link ndb1:eth1 dead.

Dec 17 19:48:16 ndb2 ipfail: [6879]: info: Status update: Node ndb1 now has status dead

Dec 17 19:48:16 ndb2 kernel: IPVS: ip_vs_wrr_schedule(): no available

servers

Dec 17 19:48:17 ndb2 last message repeated 8 times

Dec 17 19:48:17 ndb2 ipfail: [6879]: info: NS: We are dead. :<

Dec 17 19:48:17 ndb2 ipfail: [6879]: info: Link Status update: Link ndb1/eth1 now has status dead

Dec 17 19:48:17 ndb2 kernel: IPVS: ip_vs_wrr_schedule(): no available

servers

Dec 17 19:48:17 ndb2 ipfail: [6879]: info: We are dead. :<

Dec 17 19:48:17 ndb2 ipfail: [6879]: info: Asking other side for ping

node count.

Dec 17 19:48:18 ndb2 kernel: IPVS: ip_vs_wrr_schedule(): no available

servers[root@ndb2 ~]# tail -f /var/log/messages
